Porsche 356 pre A krukas lagering?

Krukas- en Drijfstang info Volkswagen/Porsche 356 50mm krukas?
Doordat ik twee motoren aan het bouwen ben is dit een vraagstuk wat uitgezocht dient te worden.
De eerste motor die gebouwd gaat worden is een Porsche 356 1500 Pre A motor type 546.
Porsche gebruikte in de eerste 4 jaren Volkswagen carters en paste deze aan.
De tweede motor word mijn eigen motor en dat zal een 30pk carter gaan worden waar een 356 krukas in geplaatst word met langere drijfstangen.

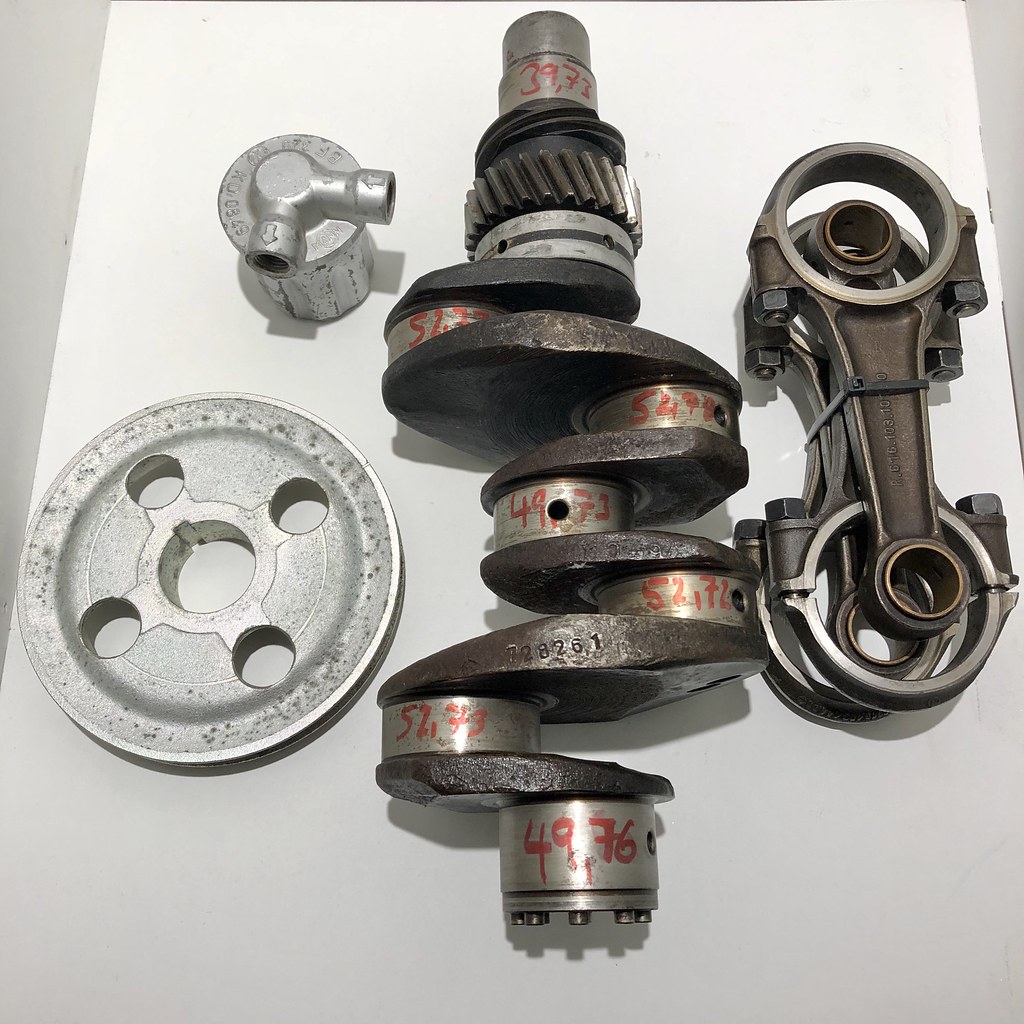

Dit is wat ik tot nu toe verzameld hebt: 356 krukas, 356 drijfstangen , 145mm 356 krukas poulie , MANN brandstoffilter

Ik heb in mijn 30pk carter nog een krukas zitten en ik ben deze motor nu aan het demonteren.
Zodra de krukas eruit is kan ik deze vergelijken met de Porsche 356 krukas.
Ook kan ik de lagerschalen vergelijken met de schalen van een Porsche 356A industrie motor.

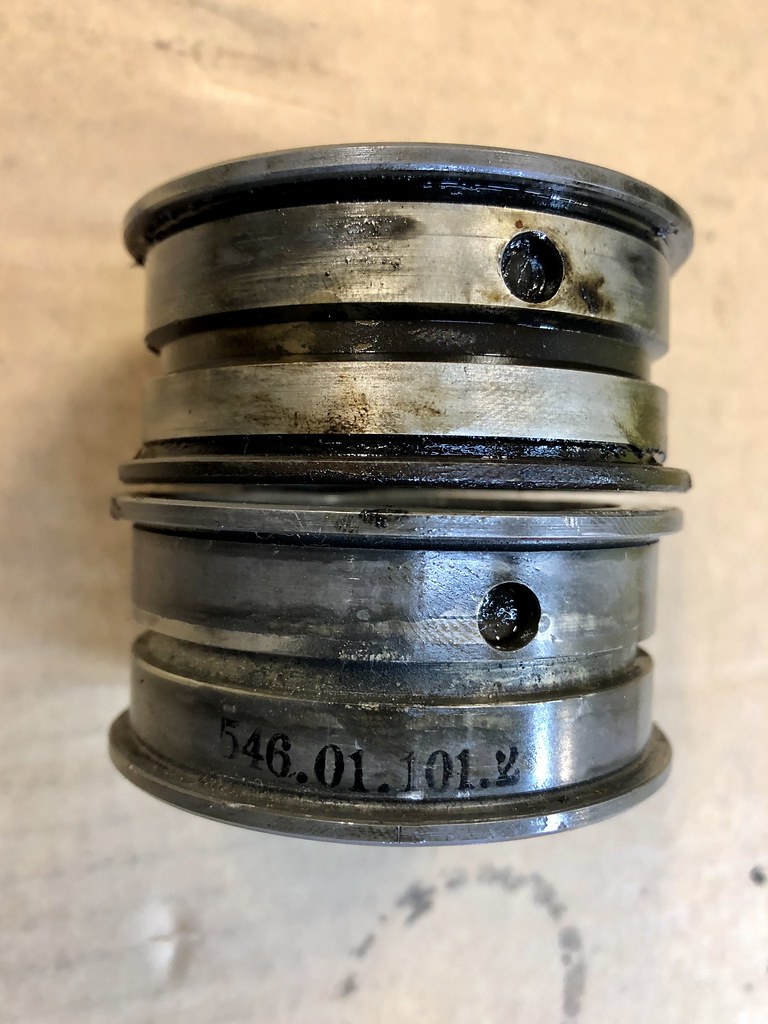

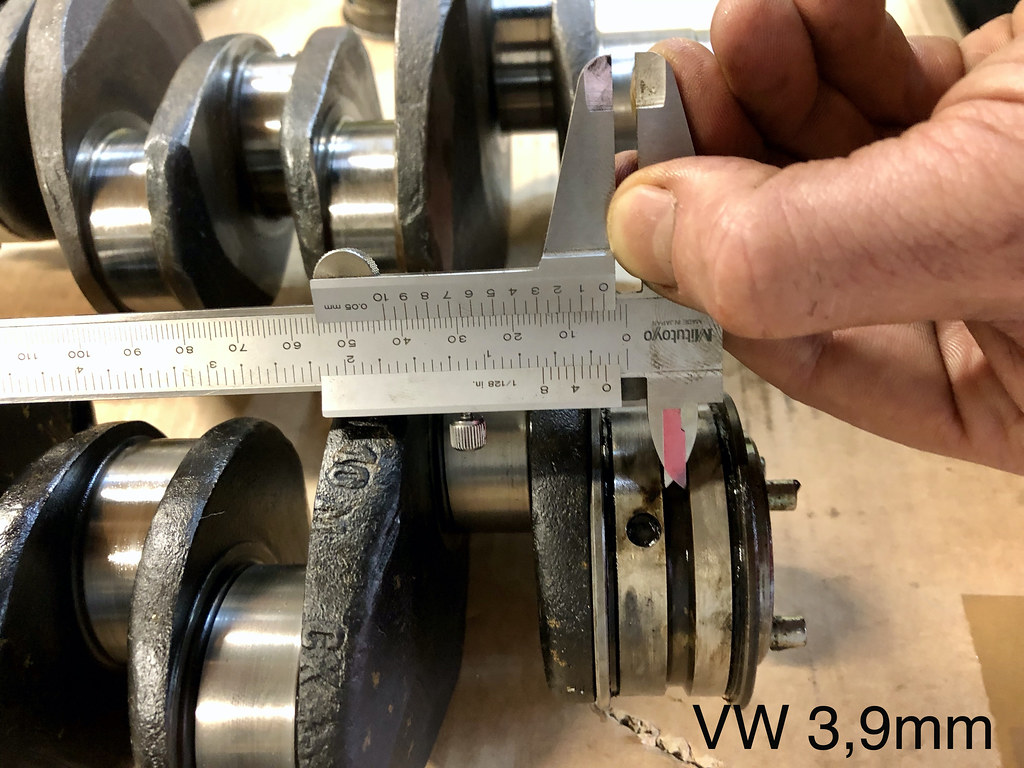

Krukaslager nummer 1: Porsche 356 versus Volkswagen 30pk

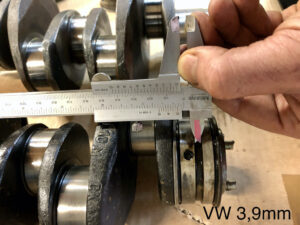

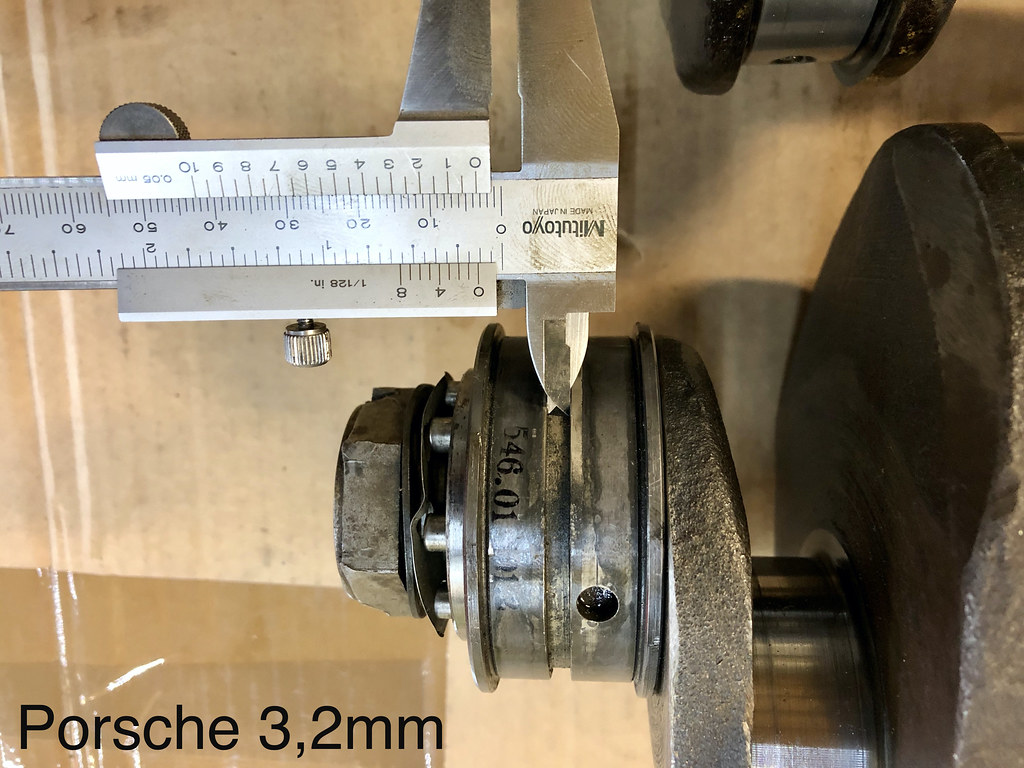

Het verschil zit hem hier in de breedte van het oliekanaal.


Krukaslager nummer 2: Porsche 356 versus Volkswagen 30pk
Nog niet behandeld!
Krukaslager nummer 3: Porsche 356 versus Volkswagen 30pk

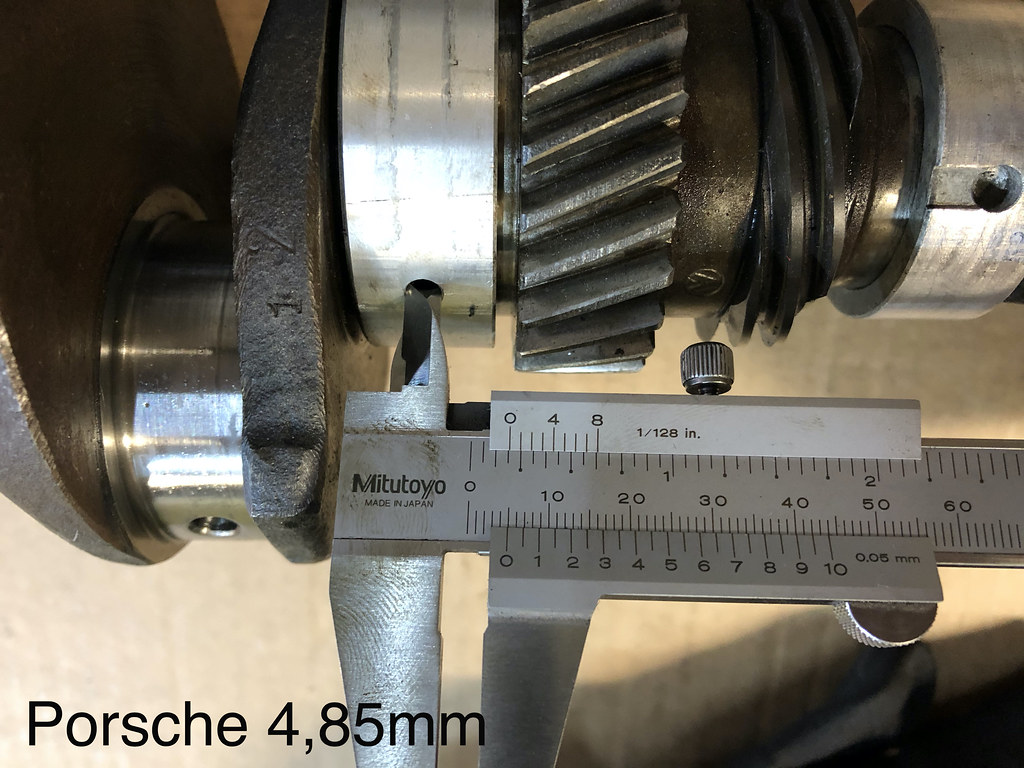

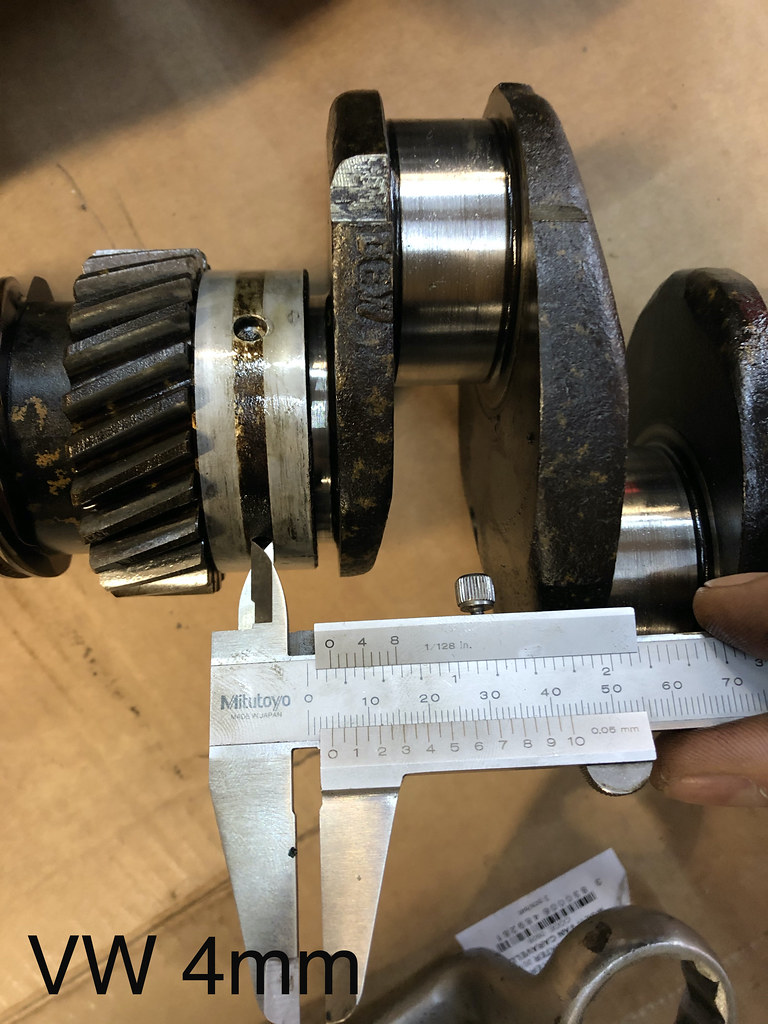

Het verschil zit hem hier in de grootte van de opening.

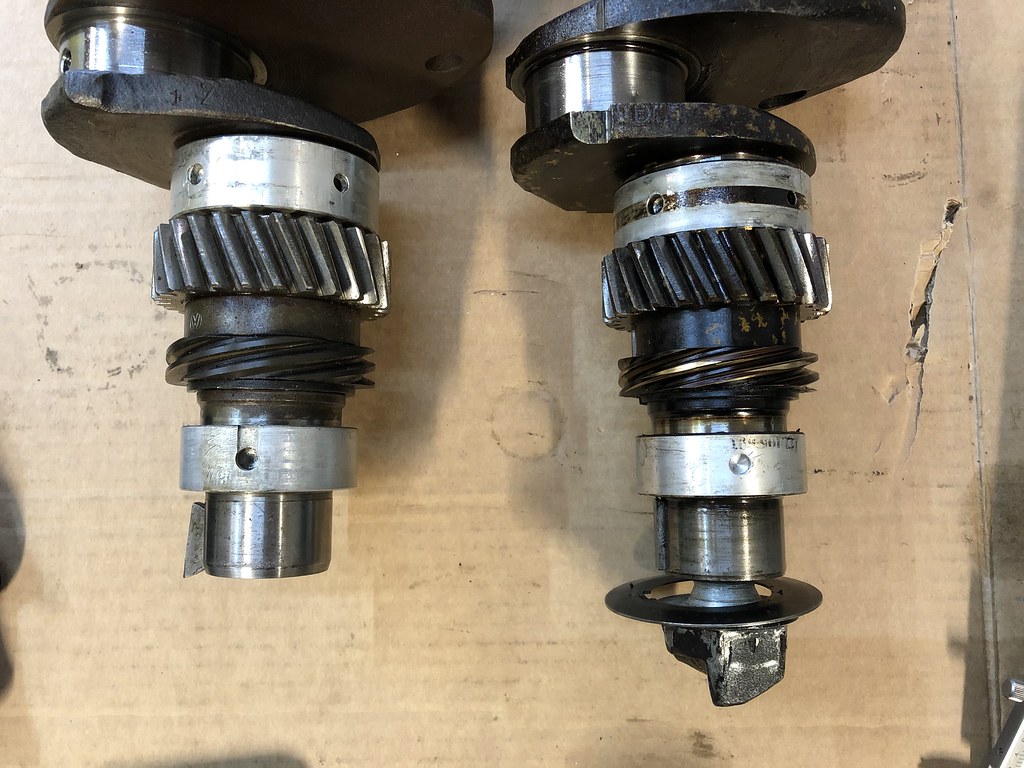

Krukaslager nummer 4: Porsche 356 versus Volkswagen 30pk

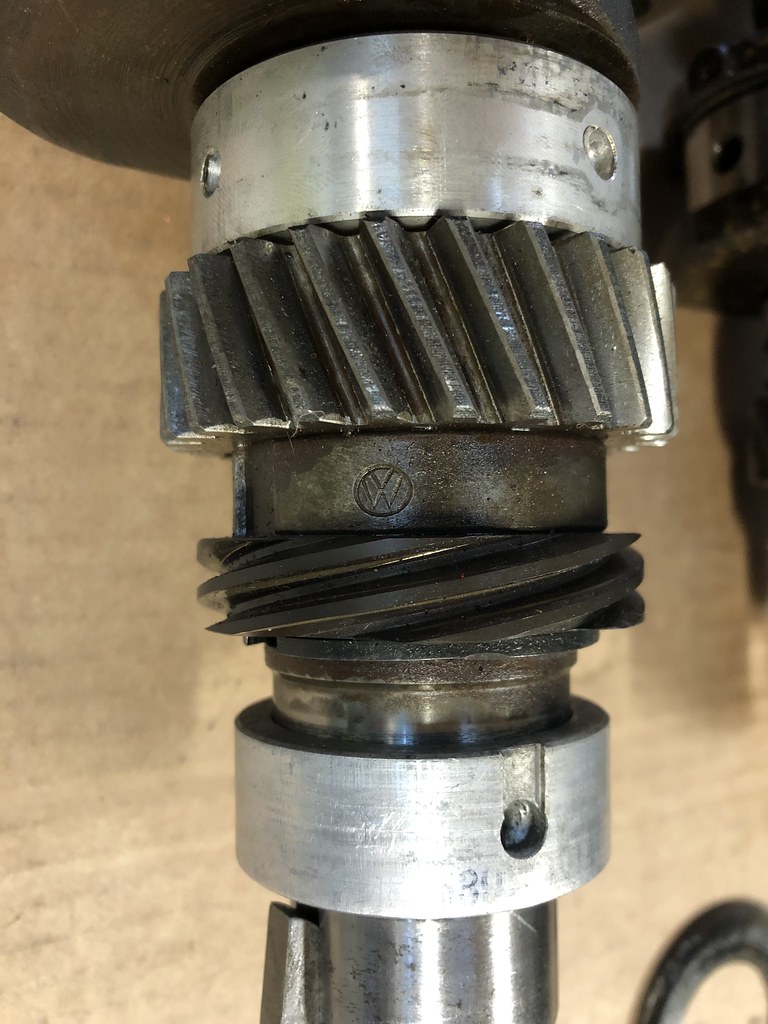

Het verschil is hier dat het Porsche krukas lager een ondiepe sleuf heeft bij het lager centreer punt.

De verschillen tussen een standaard Volkswagen 30pk krukas en een Porsche 356 krukas zijn groot.
De contra wangen zijn bij Porsche veel dikker en groter uitgevoerd en dit zal dan ook de reden zijn waarom er verschillen zijn in de krukas lagers.
Porsche zal een andere oliedruk hebben op zijn krukas dan Volkswagen en hierom is het niet aan te raden Volkswagen lagers te gebruiken op een Porsche krukas.
[AFG_gallery id=’1081′]

, , , ,
, ,
Posted on

One thought on “Porsche 356 pre A krukas lagering?”

  1. Hieronder een uitgebreide lijst met onderdeel nummers van Volkswagen en Porsche.

    Volkswagen 30PK krukas exploded view en onderdeel nummers.
    28 – 111105501A Bearing No. 1 – Crankshaft

    111105503A Bearing No. 1 (outer dia. 60.5 mm.) – Crankshaft
    111105507A Bearing No. 1 – Crankshaft (0.25 mm. u.s.)
    111105509A Bearing No. 1 (outer dia. 60.5 mm.) – Crankshaft (0.25 mm. u.s.)
    111105513A Bearing No. 1 – Crankshaft (0.50 mm. u.s.)
    111105519A Bearing No. 1 – Crankshaft (0.75 mm. u.s.)
    111105525A Bearing No. 1 – Crankshaft (1.00 mm. u.s.)

    29 – 111105531A Bearing shell No. 2 – Crankshaft

    111105533A Bearing shell No. 2 – (outer dia. 60.5 mm.) – …. Crankshaft
    111105537A Bearing shell No. 2 – Crankshaft (0.25 mm. u.s.)
    111105539A Bearing shell No. 2 – (oufer dia. 60.5 mm.) – . . . . Crankshaft (0.25 mm. u.s.)
    111105543A Bearing shell No. 2 – Crankshaft (0.50 mm. u.s.)
    111105549A Bearing shell No. 2 – Crankshaft (0.75 mm. u.s.)
    111105555A Bearing shell No. 2 – Crankshaft (1.00 mm. u.s.)
    30 – 111105561 Bearing No. 3 – Crankshaft

    111105563 Bearing No. 3 (outer dia. 60.5 mm.) – Crankshaft
    111105567 Bearing No. 3 – Crankshaft (0.25 mm. u.s.)
    111105569 Bearing No. 3 (outer dia. 60.5 mm.) – Crankshaft (0.25 mm. u.s.)
    111105573 Bearing No. 3 – Crankshaft (0.50 mm. u.s.)
    111105579 Bearing No. 3 – Crankshaft (0.75 mm. u.s.)
    111105585 Bearing No. 3 – Crankshaft (1.00 mm. u.s.)
    31 – 111105591 Bearing No.4-Crankshaft

    111105593 Bearing No. 4 (oufer dia. 50.5 mm.) – Crankshaft
    111105597 Bearing No. 4 – Crankshaft (0.25 mm. u.s.)
    111105599 Bearing No. 4 (oufer dia. 50.5 mm.) (0.25 mm. u.s.) – Crankshaft – (0.25 mm. u.s.)
    111105603 Bearing No. 4 – Crankshaft (0.50 mm. u.s.)
    111105609 Bearing No. 4 – Crankshaft (0.75 mm. u.s.)
    111105615 Bearing No. 4 – Crankshaft (1.00 mm. u.s.)

    32 – 111105701 Bearing shell – Connecting rod

    111105707 Bearing shell – Connecting rod (0.25 mm. u.s.)
    111105713 Bearing shell – Connecting rod (0.50 mm. u.s.)
    111105719 Bearing shell – Connecting rod (0.75 mm. u.s.)
    111105725 Bearing shell – Connecting rod (1.00 mm. u.s.)

    u.s. betekend undersize

    Porsche 356 Pre A motor catalogus (Hier te koop!, KLIK)
    Porsche carter 506 01 101 / Volkswagen carter 101 021 uitgeboord naar 80mm.

    441 A0 546 01 101 Bearing No. 1 – Crankshaft
    441 A0 546 01 102 Bearing No. 2 – Crankshaft
    441 A0 546 01 103 Bearing No. 3 – Crankshaft
    441 A0 546 01 108 Bearing No. 4 – Crankshaft

    0,25mm oversize outside
    Dit is volgens mij hetzelfde set aangeboden door Paruzzi.nl.
    441 B0 546 01 101 Bearing No. 1 – Crankshaft
    441 B0 546 01 102 Bearing No. 2 – Crankshaft
    441 B0 546 01 103 Bearing No. 4 – Crankshaft
    441 A0 546 01 108 Bearing No. 4 – Crankshaft (Standard)

    0,25mm inside undersize, outside standard
    441 A1 546 01 101 Bearing No. 1 – Crankshaft
    441 A1 546 01 102 Bearing No. 2 – Crankshaft
    441 A1 546 01 103 Bearing No. 3- Crankshaft
    441 A1 546 01 108 Bearing No. 4 – Crankshaft

    Outside oversize 0,25mm, inside undersize 0,25mm
    441 B1 546 01 101 Bearing No. 1 – Crankshaft
    441 B1 546 01 102 Bearing No. 2 – Crankshaft
    441 B1 546 01 103 Bearing No. 3 – Crankshaft
    441 B1 546 01 108 Bearing No. 4 – Crankshaft


    Onderdeelnummers komen uit de PET tot 1959
    “546 101 901 00” , dit is een standaard lager set voor een 50mm krukas.
    Maar deze sets worden aangegeven als zijnde geschikt voor de 356A vanaf 1956.

    “546 101 901 50” set of crankshaft bearings
    undersize
    inner
    0,25 MM

    “546 101 901 60“ set of crankshaft bearings
    oversize
    outer
    0,25 MM

    “546 101 901 70” set of crankshaft bearings
    oversize
    outer
    0,25 MM
    undersize
    inner
    0,25 MM
    Linebore

    “546 101 901 75” set of crankshaft bearings
    oversize
    0,25 MM
    undersize
    inner
    0,50 MM
