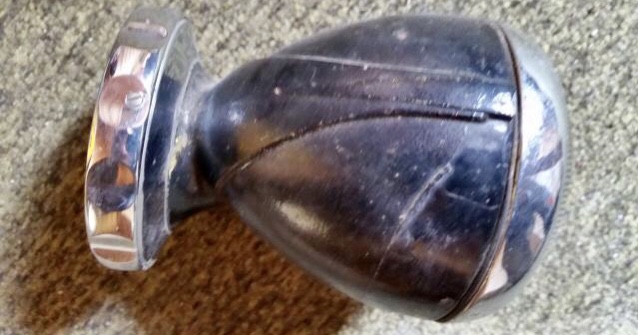

Hella schijnwerper met spiegel, model 80/140
Al jaren zoek ik naar deze Hella accessoire voor een betaalbare prijs.
Deze lampen staan voor prijzen te koop tussen de 750 en 2000 euro.
Ik heb voor mijn lamp aanzienlijk minder betaald en er zijn ook drie problemen.

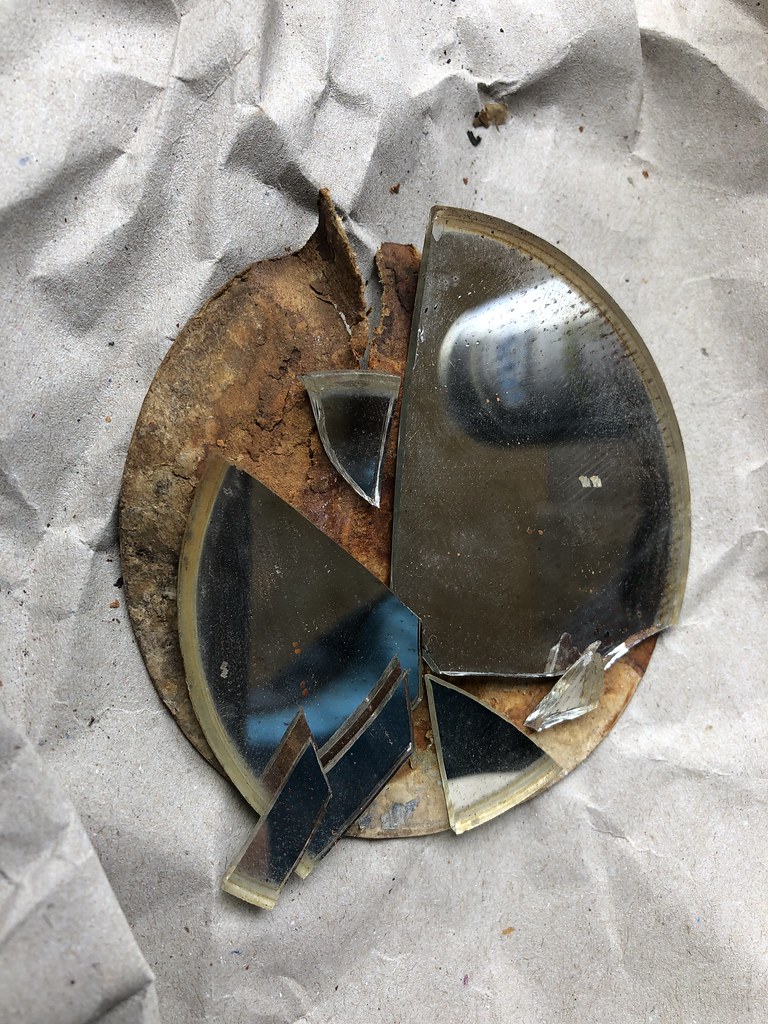

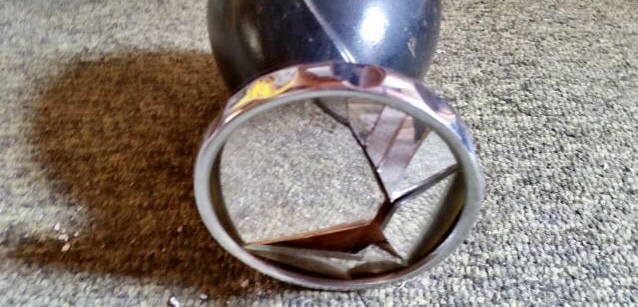

– Het spiegelglas is gebroken en hier ga ik een nieuw of tweedehands motorfiets glas voor gebruiken.

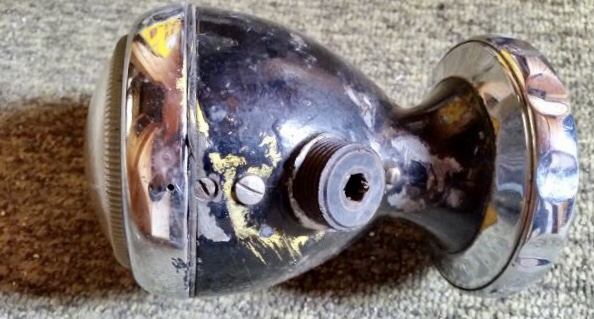

– De montage sok heeft een vreemde schroefdraad bus in plaats van de kom/kogel verbinding waar je de spiegel op kunt verstellen.
– De Volkswagen Transporter specifieke spiegel arm is er niet bij en deze zijn super zeldzaam.
Hier zal ik zelf iets moeten gaan maken.
Ik ben van plan om een moderne halogeen H1 reflector en 12 Volt lamp te plaatsen ook zal ik hieronder de toekomstige restauratie updates bij gaan houden.
Update 25-12-2023

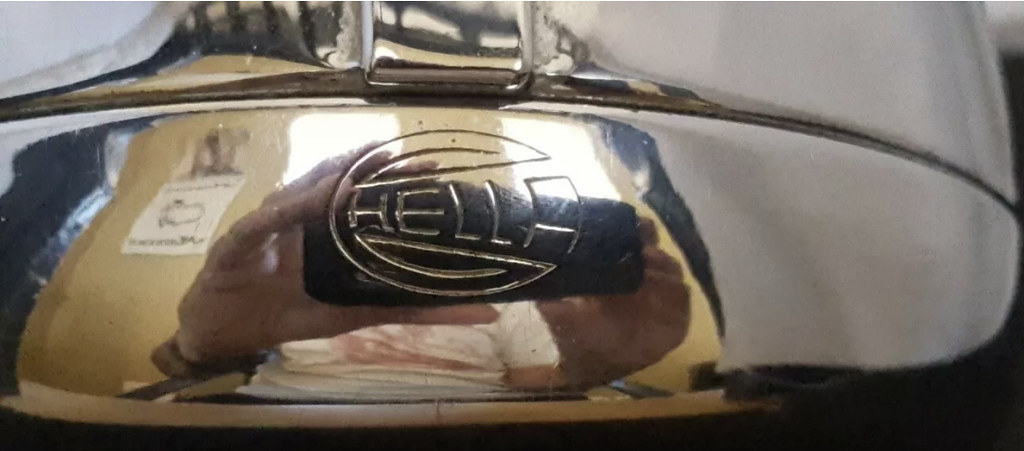

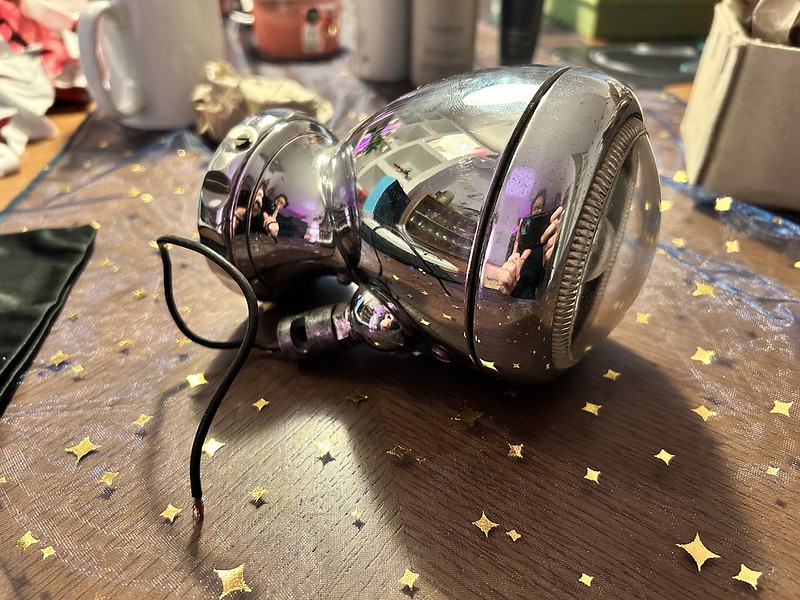

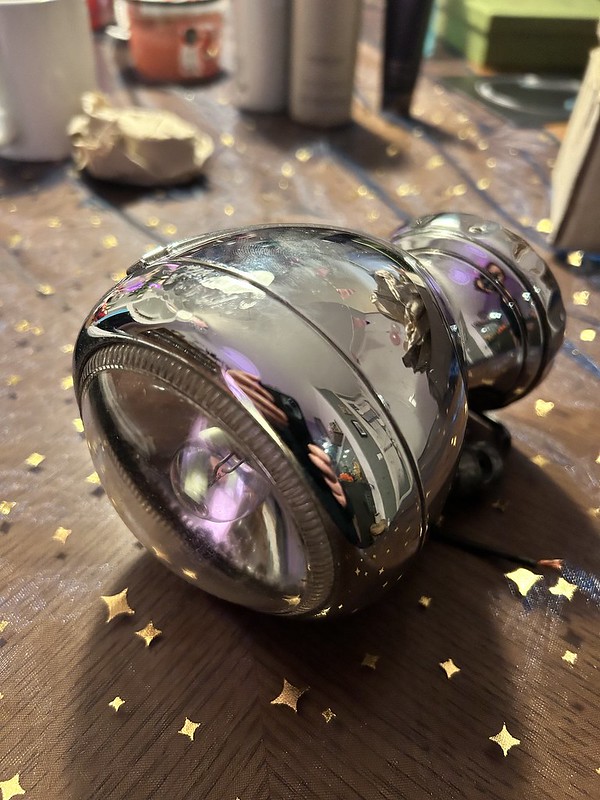

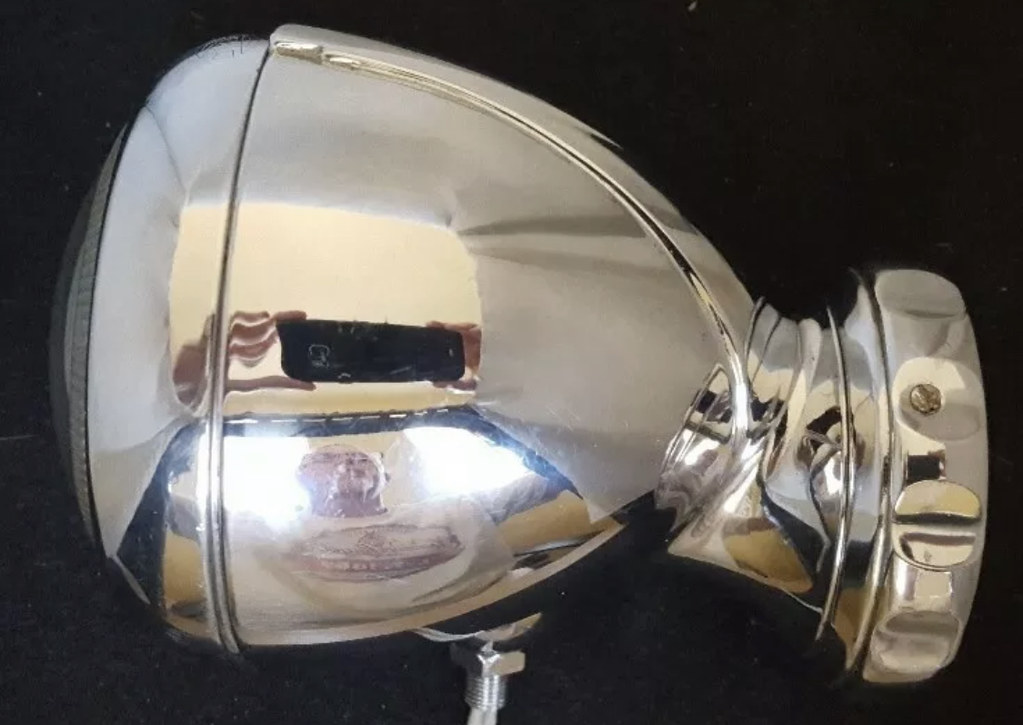

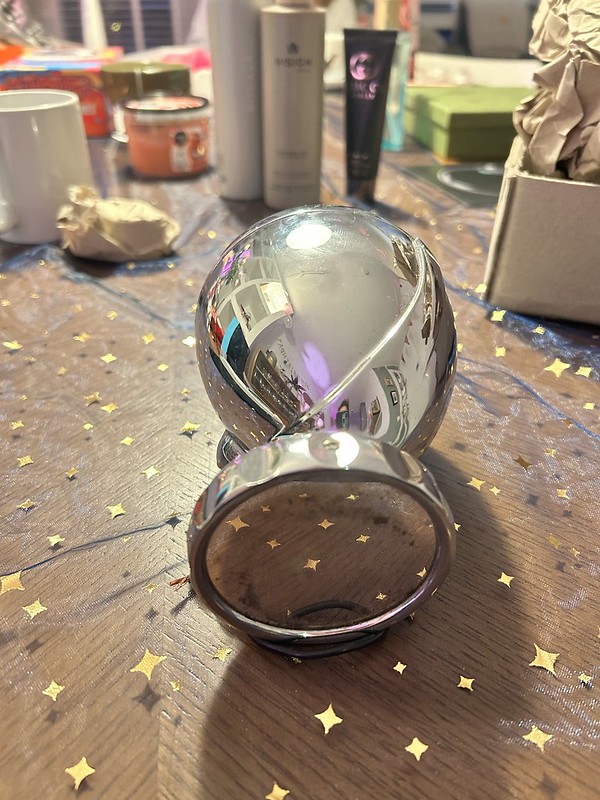

In het begin van 2023 vraagt een heer uit Zweden of ik hem kan helpen bij het verkopen van zijn model 80/140. Deze heeft op het stuur van een BMW-motorfiets gezeten en ziet er fantastisch uit.
Een kleine beschadiging in de koplampring is het enige wat de +/- 70 jaar oude lamp mankeert. Enkele weken later heb ik een aanvraag via mijn contactformulier van een heer uit België die er 1 zoekt. Ik breng de twee heren in contact met elkaar en helaas komt het niet tot een verkoop. November’23: Ik stuur de verkoper een bericht of hij de lamp al verkocht heeft? Nee, is zijn antwoord. Ik doe hem een bod en deze wordt geaccepteerd. Het pakketje kwam vrijdag voor de kerst binnen en kreeg een mooi plekje onder de boom. Nu heb ik er twee in mijn bezit. Het plan is om de kogelkom na te laten maken zodat de eerst aangeschafte lamp ook weer te gebruiken is. Deze behuizing wil ik in de kleur van de bovenkant van de bus laten spuiten.
Update 27-12-2021

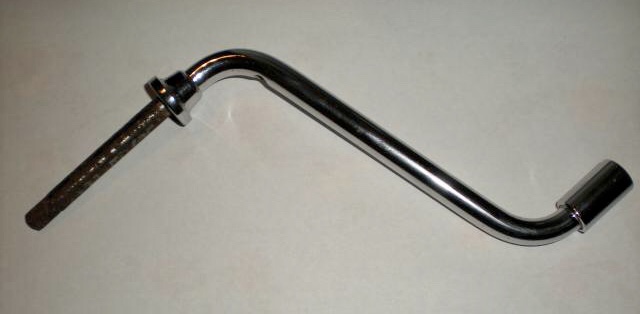

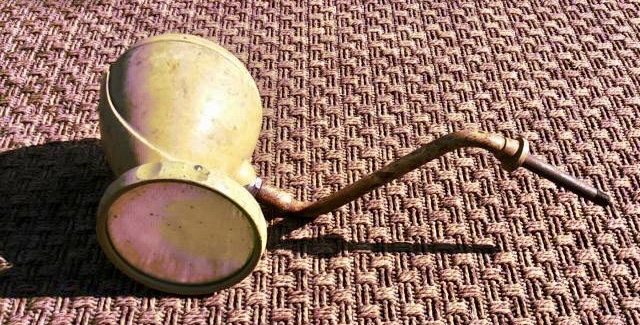

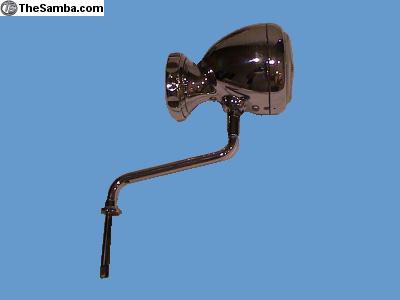

Na enig email contact te hebben gehad met Jacco Verveer via The Samba over de model 80/140 blijkt dat Jacco een repro spiegelarm te koop heeft. Voor mij geen moment om te aarzelen en heb er gelijk één aangeschaft. Weer een stukje dichterbij de eindstreep!
Het Hella onderdeel nummer van de spiegelarm of süchenhalter is 16/109 en deze kostte 7,50 Deutsche Marken in 1955. Volkswagen heeft deze arm onder nummer 271941271 in de boeken staan.
Update 20-12-2021

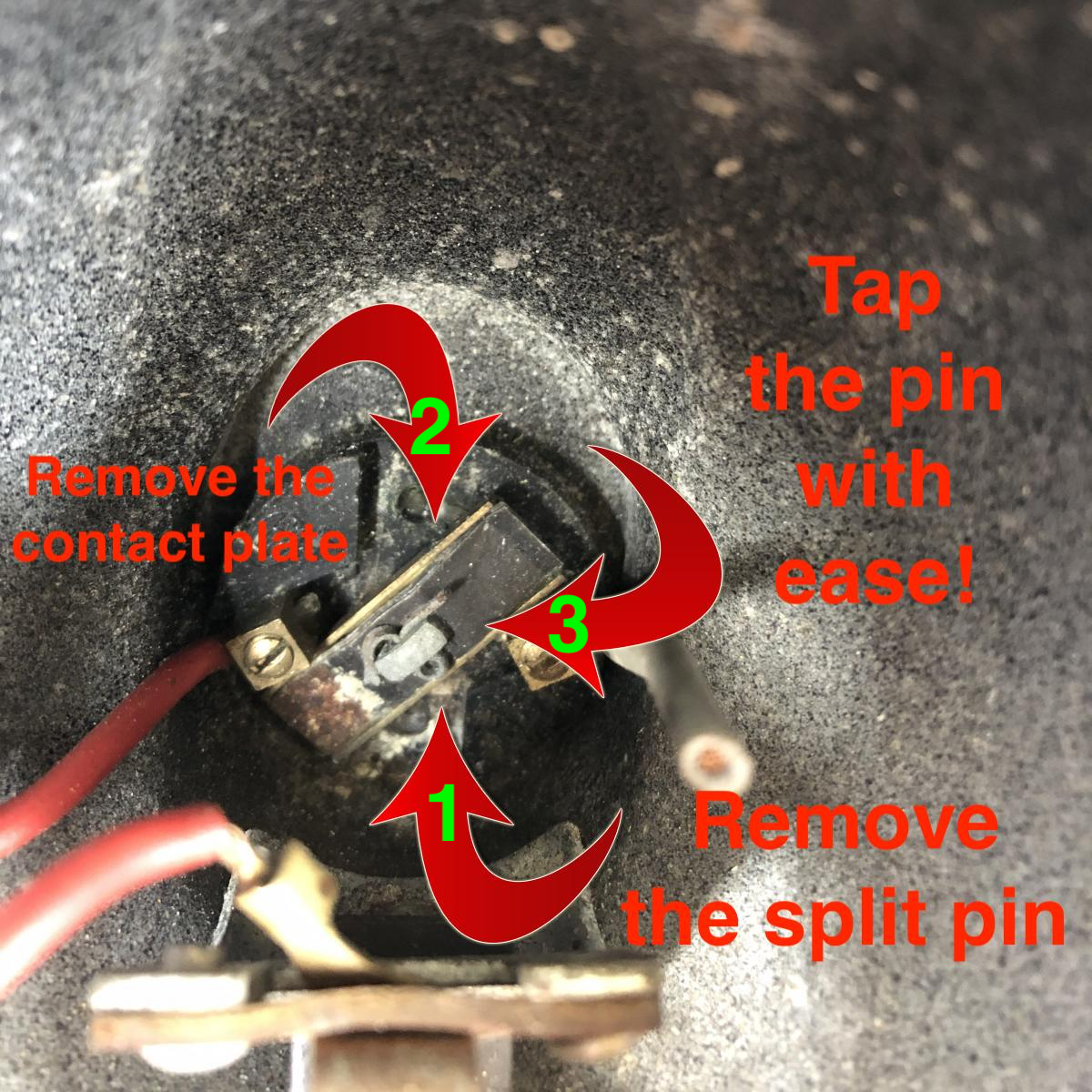

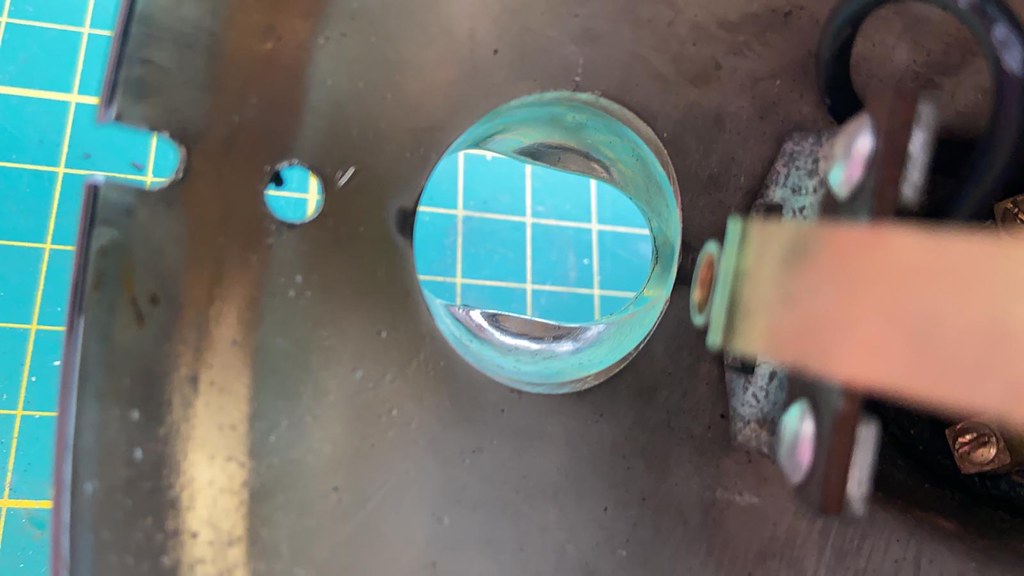

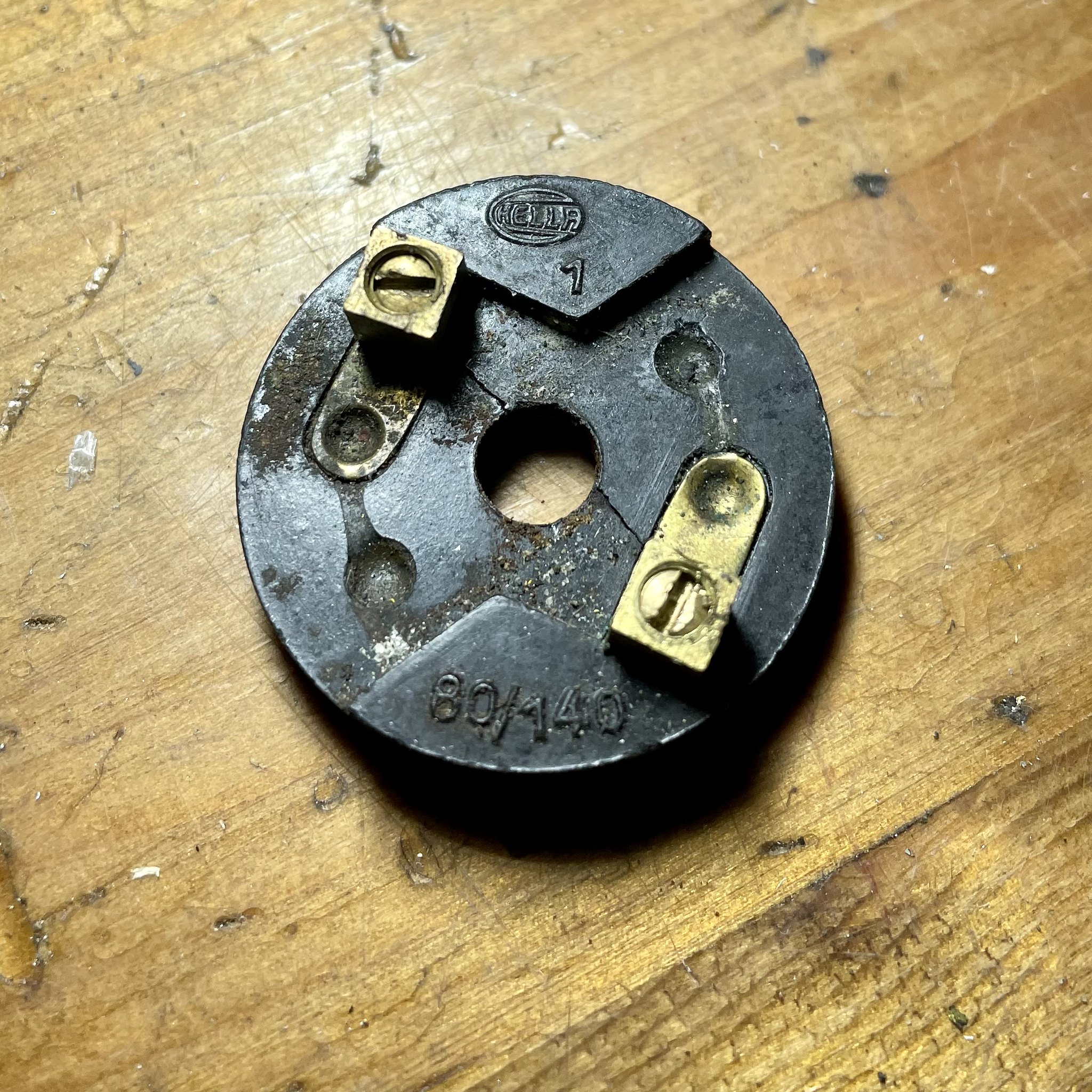

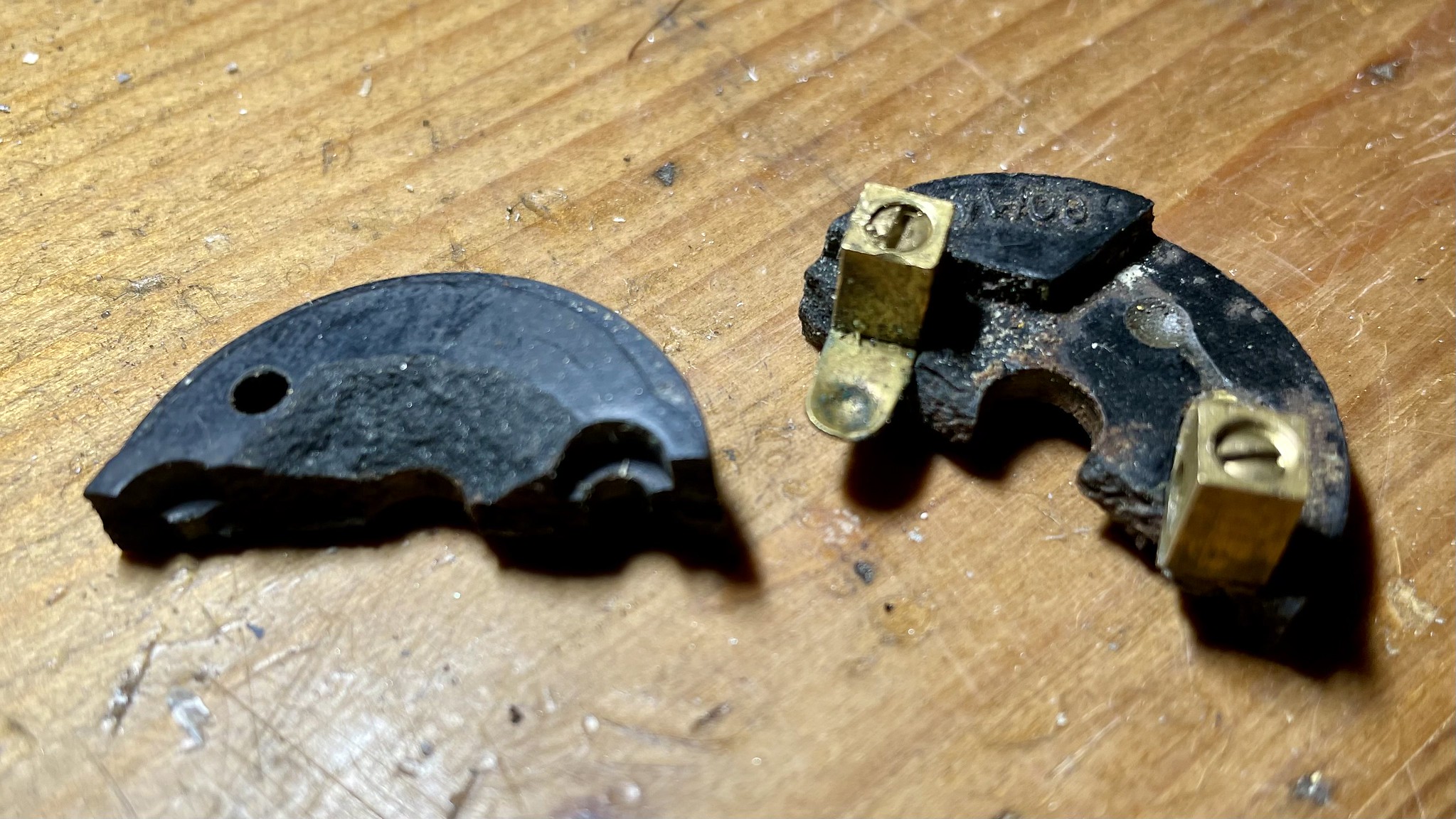

Detail foto’s van de schakelaar welke achter in de behuizing gemonteerd zit.
Mijn schakelaar is helaas in tweeën gebroken tijdens demontage.
Update 24-09-2020

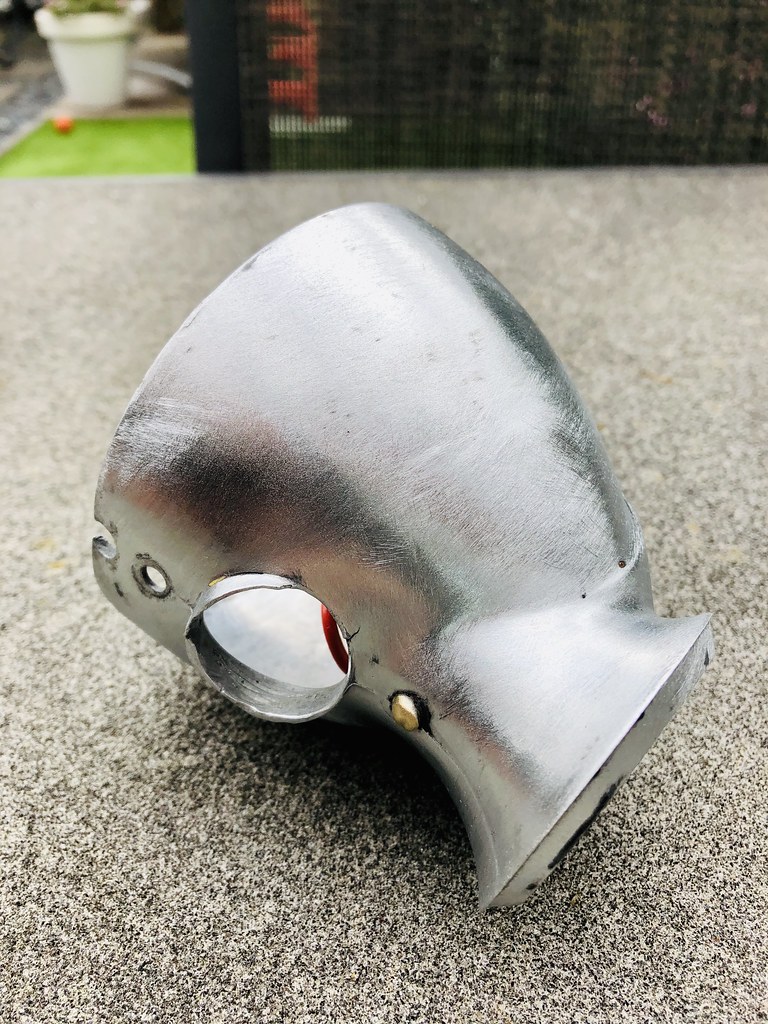

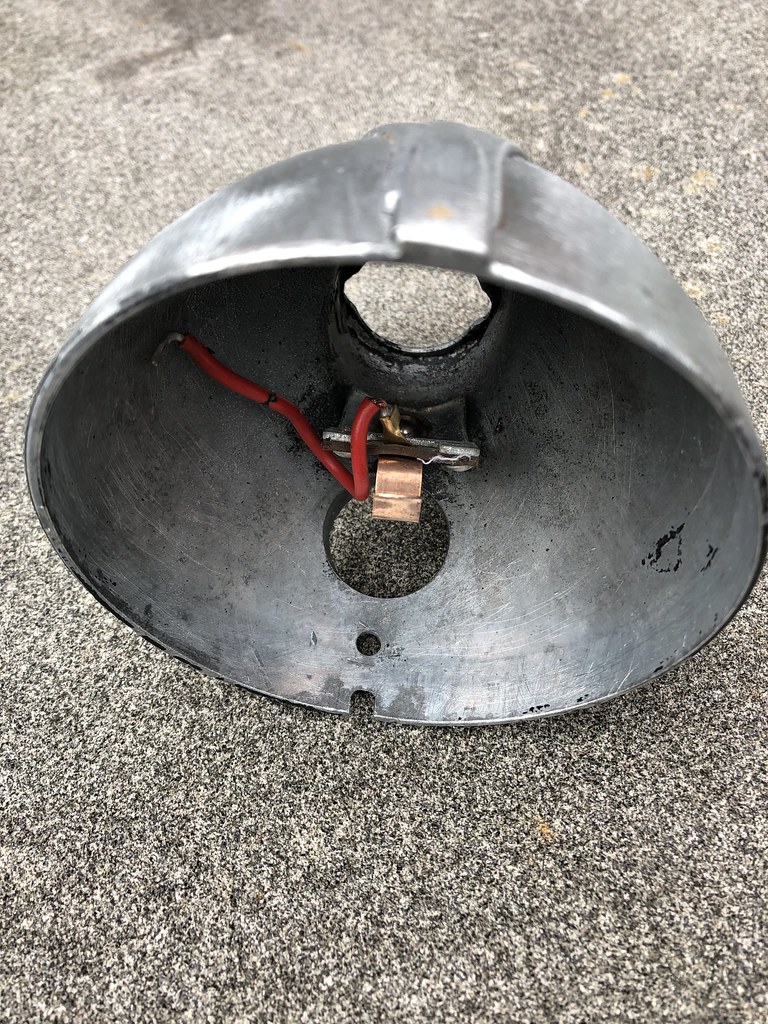

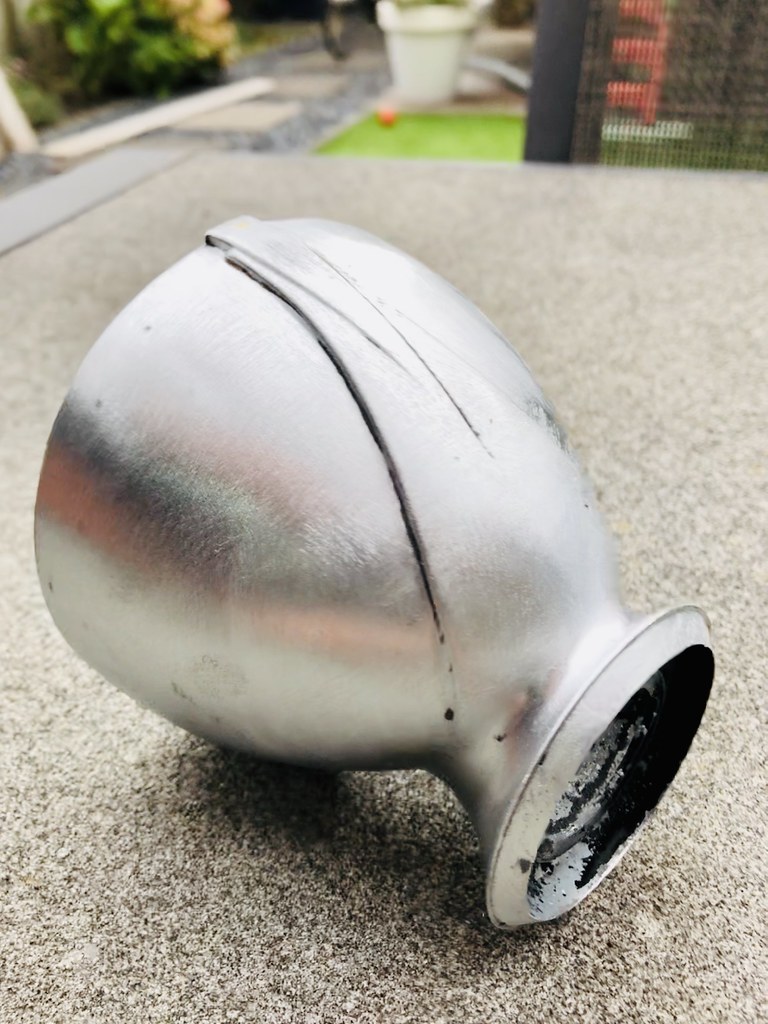

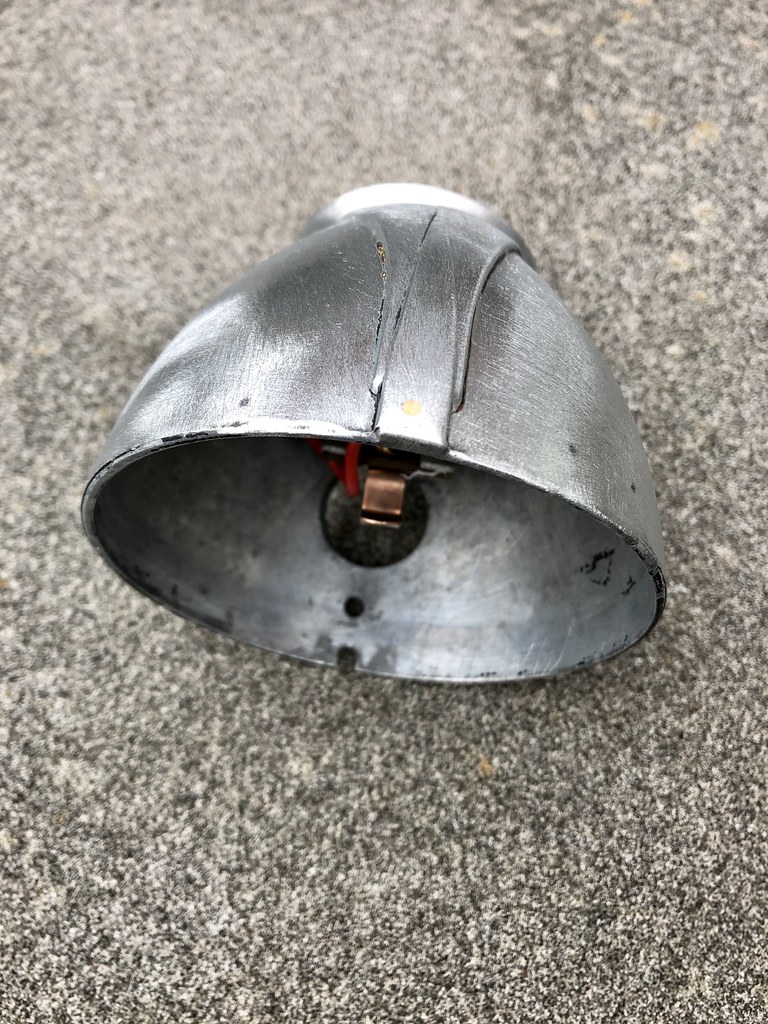

Ik heb het huis flink laten weken in de Dasty in mijn ultrasoonreiniger en dit is het resultaat.
Volgende stap gaat worden om de kom te reconstrueren en te lassen.

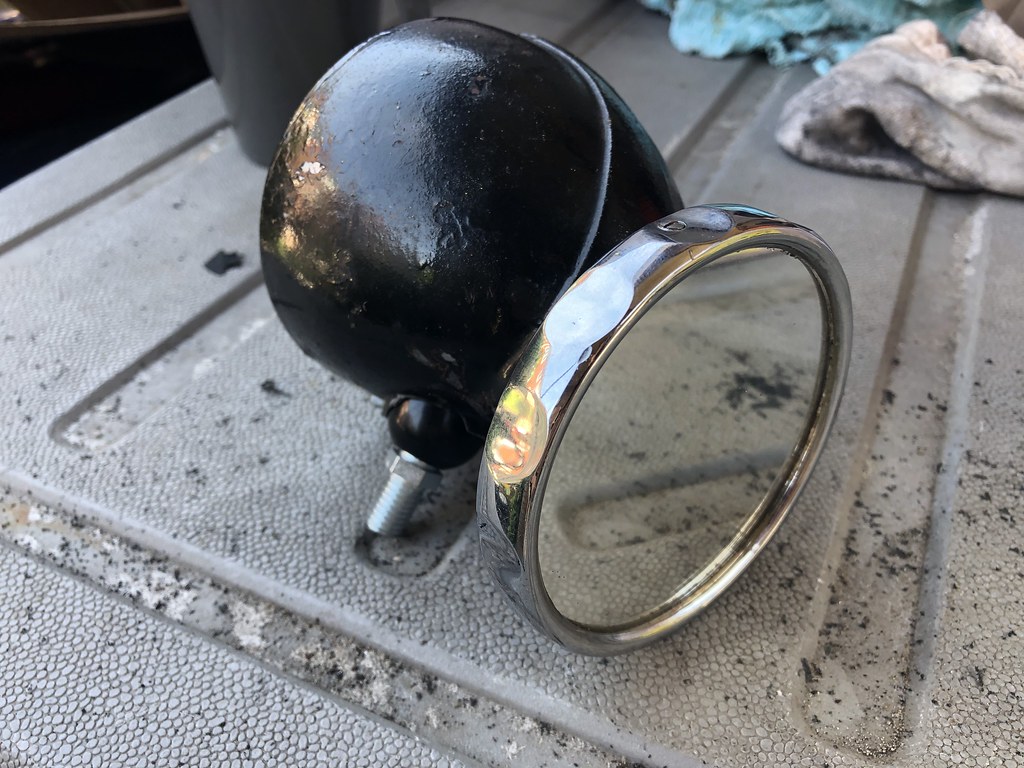

Update 27-05-2020
Ik heb online in een motorfiets onderdelen webshop een nieuwe buitenspiegel besteld.
Hiervan heb ik de behuizing voorzichtig kapot gezaagd om de spiegel te sparen.
Zodoende was ik voor 13,50 euro klaar.
Update 20-05-2020

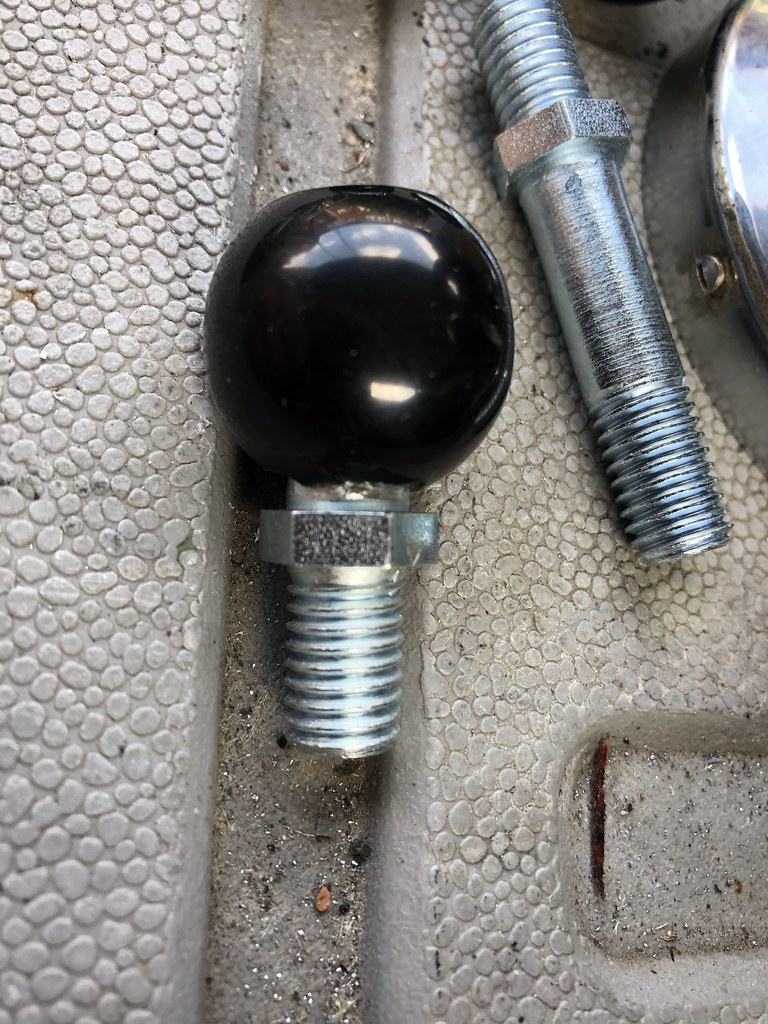

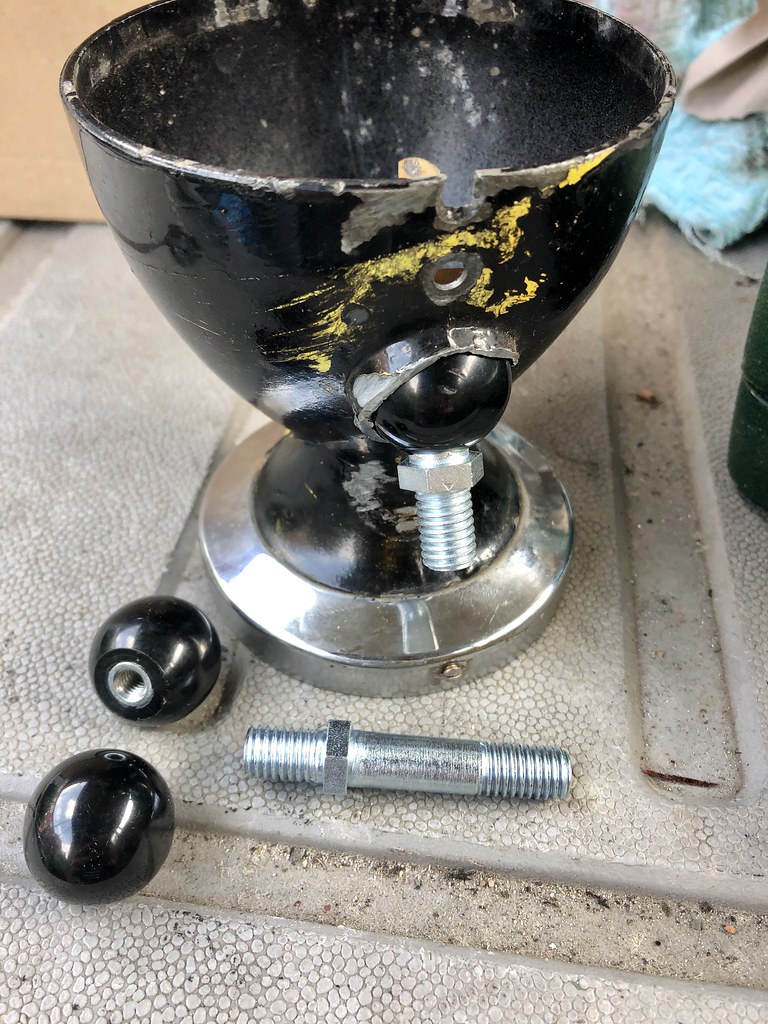

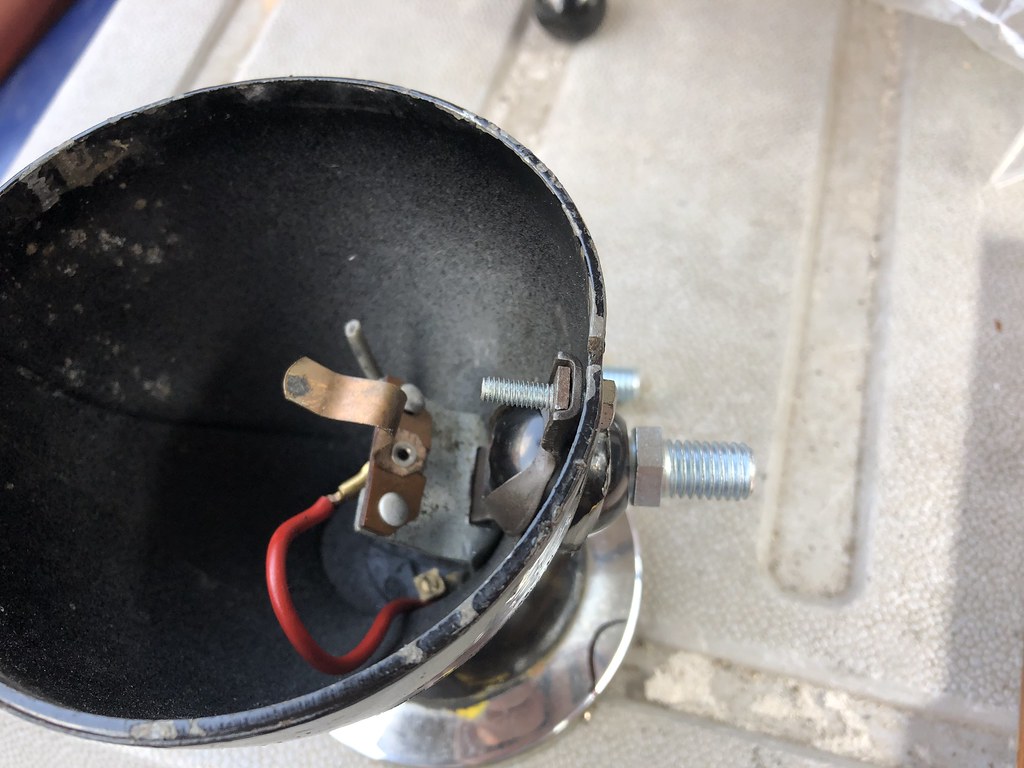

Het reconstrueren van de montage bout met kogel is het makkelijke deel.
25mm kunstof kogels zijn gemakkelijk te vinden en de bout die ik gebruik hoort oorspronkelijk thuis in de achterbrug van een Kreidler. De draad van de bout is M10X1 en nu moet ik de bout alleen nog uitboren met een kolomboor.
Update 16-05-2020

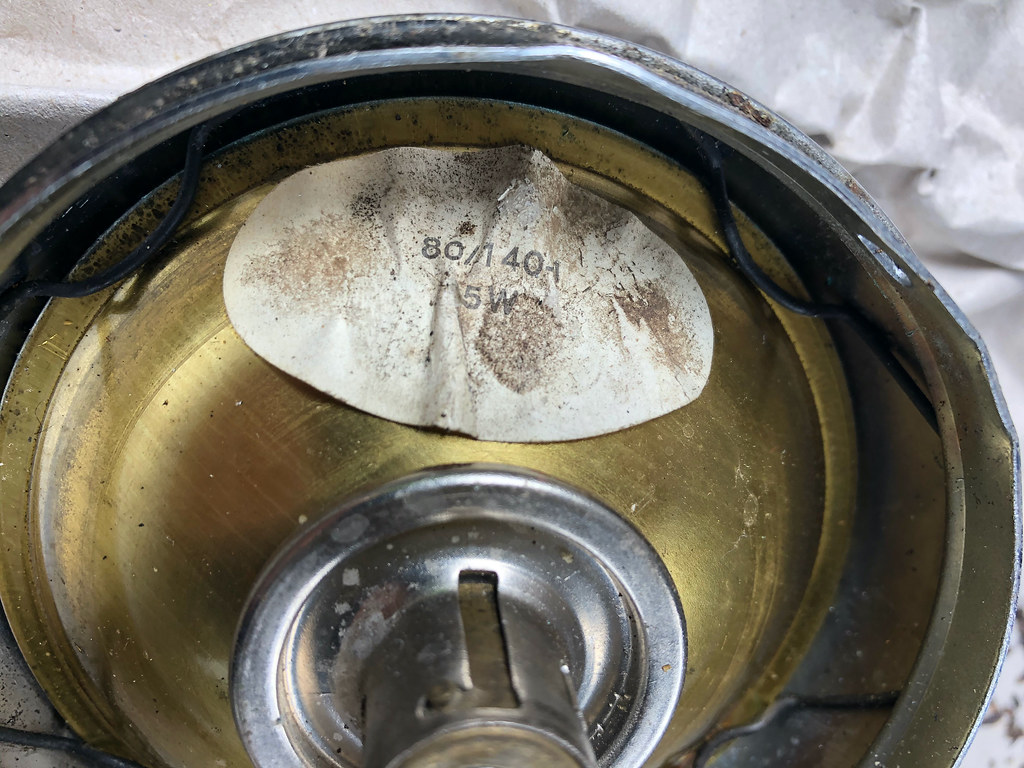

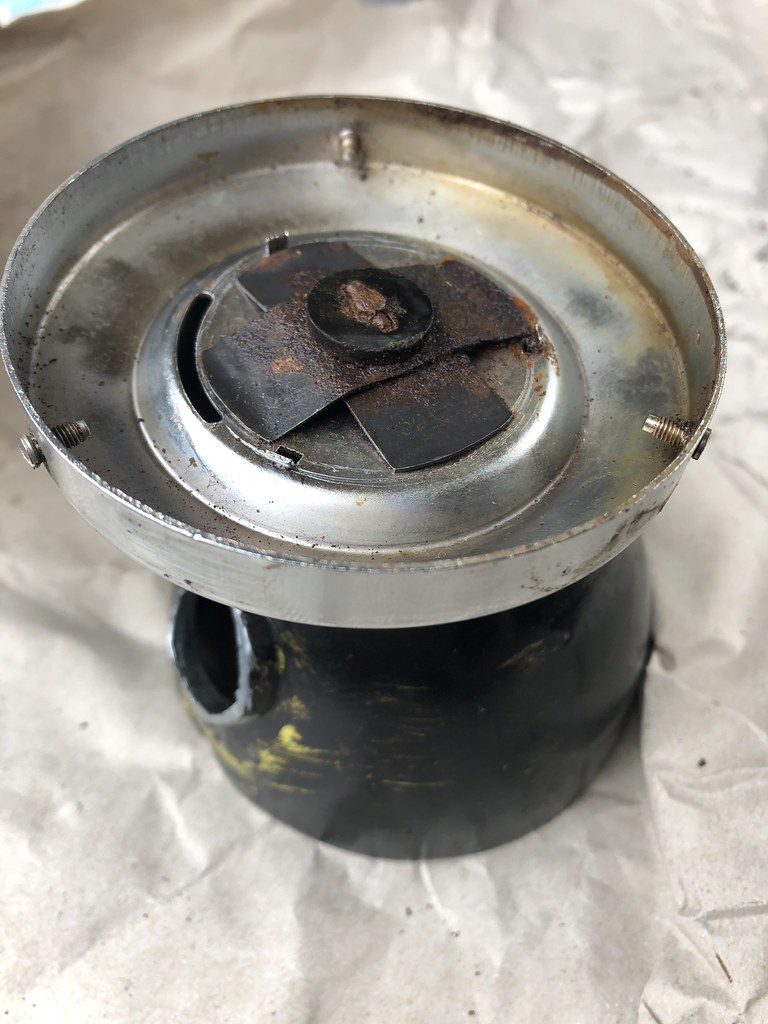

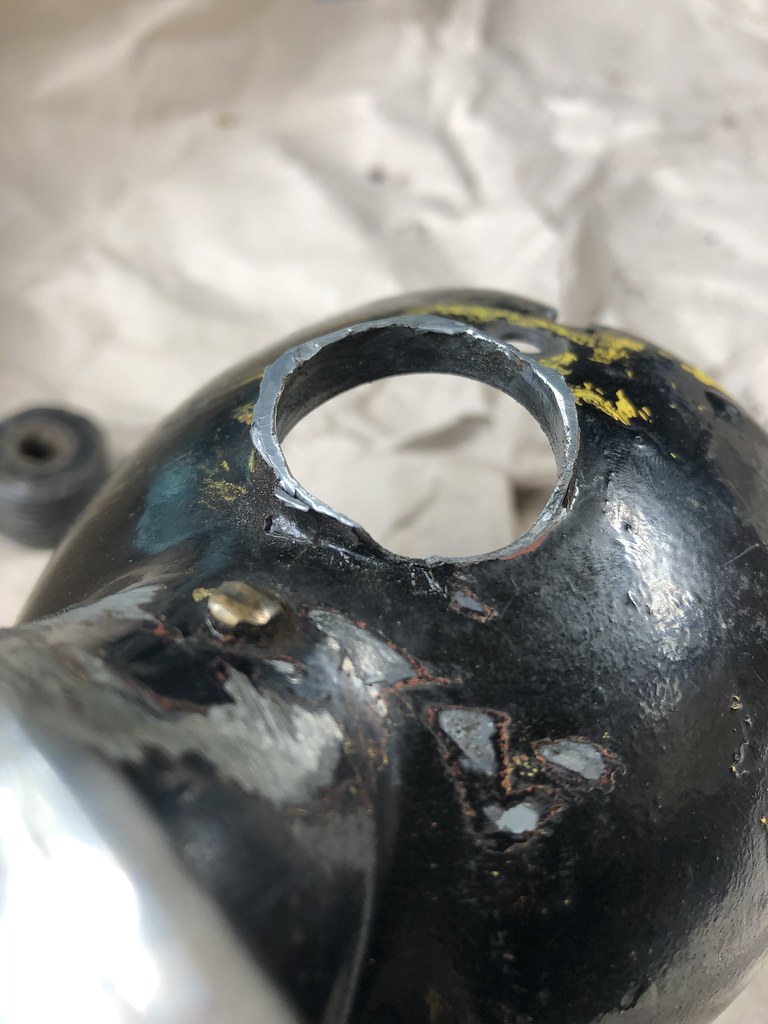

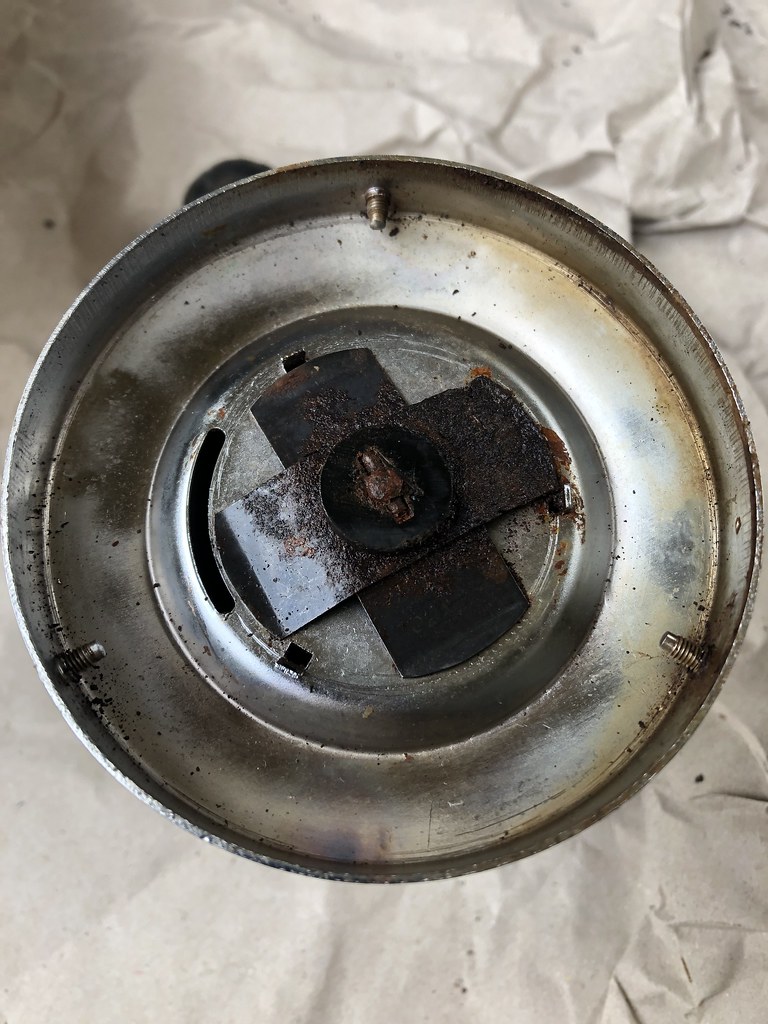

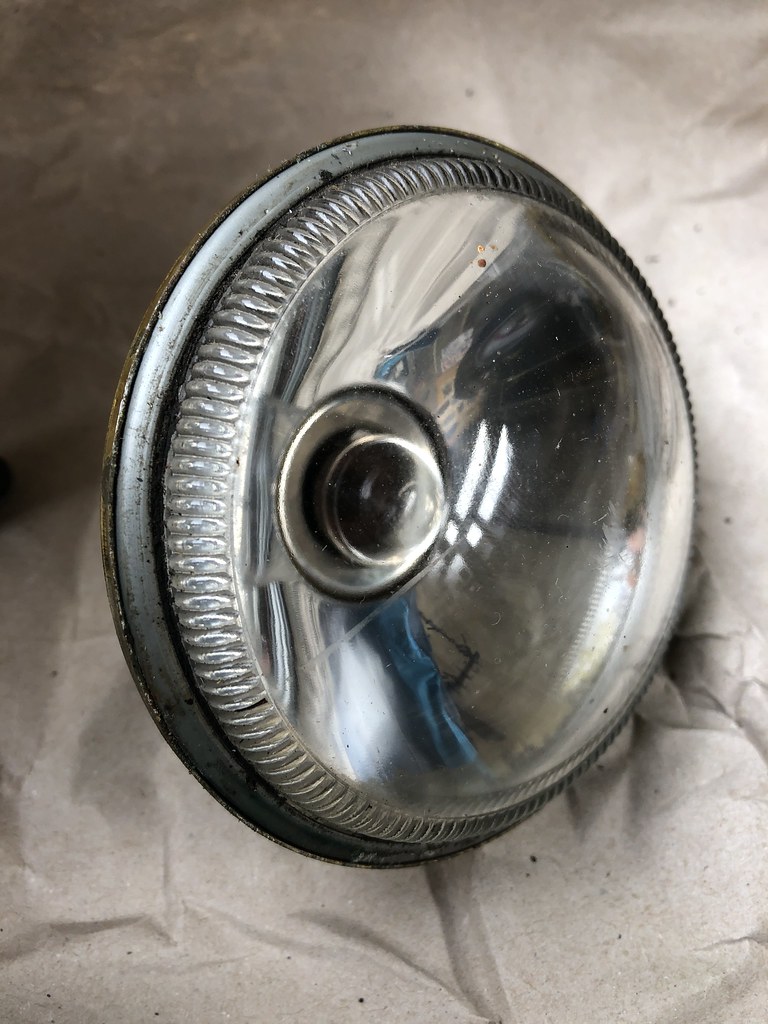

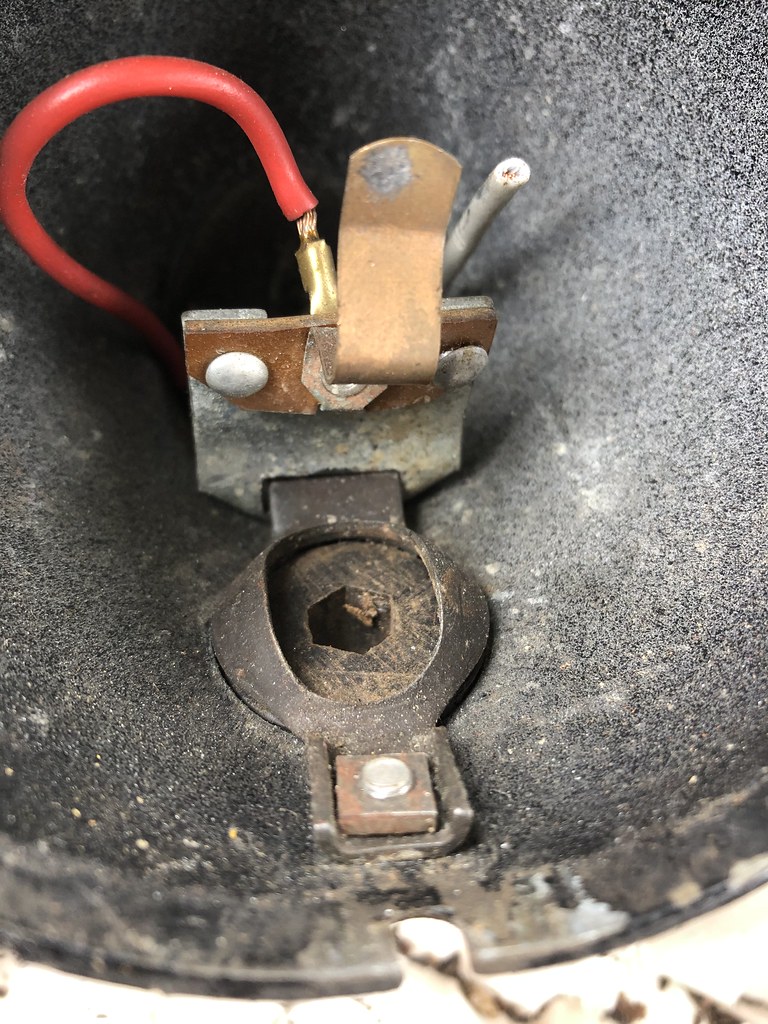

Vandaag de schijnwerper binnen gekregen en gelijk gedemonteerd om de problemen te inventariseren.
Ik moet opzoek naar een nieuwe veer 50mm diameter en een nieuwe spiegel 82mm diameter.

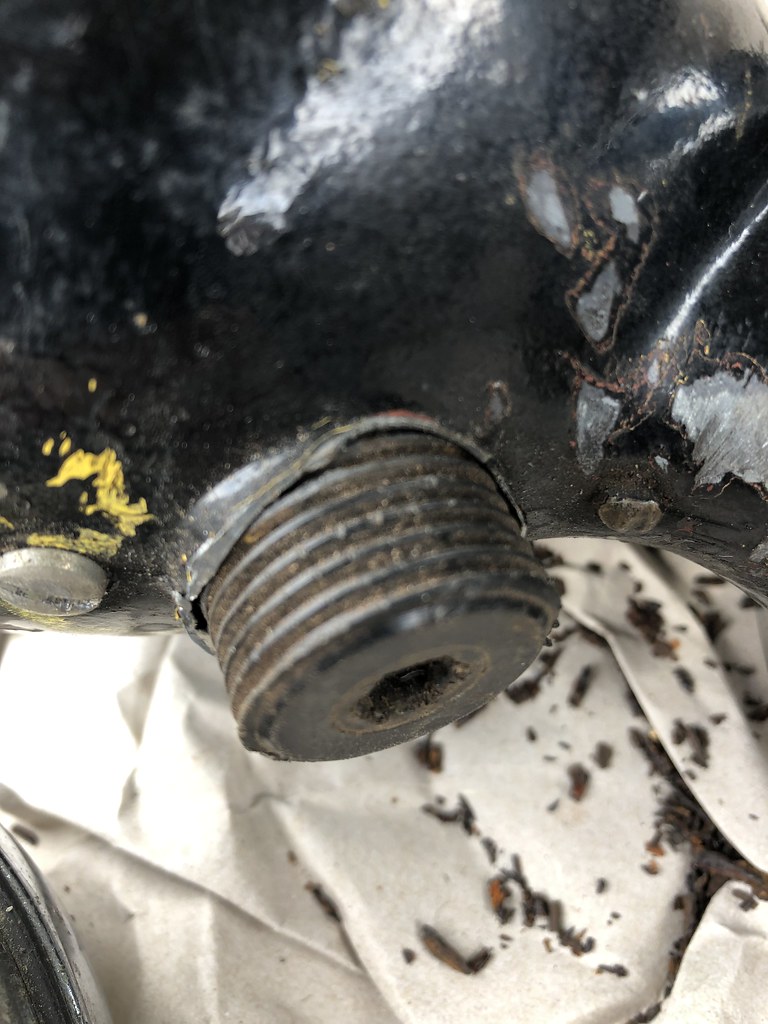

De sok is ernstig beschadigt en gelukkig heb ik contact met ene Bert die ook een model 80/140 aan het restaureren is.
Van hem heb ik de volgende detail foto’s mogen ontvangen zodat het nabouwen, zoeken naar spullen en reconstrueren kan gaan beginnen.

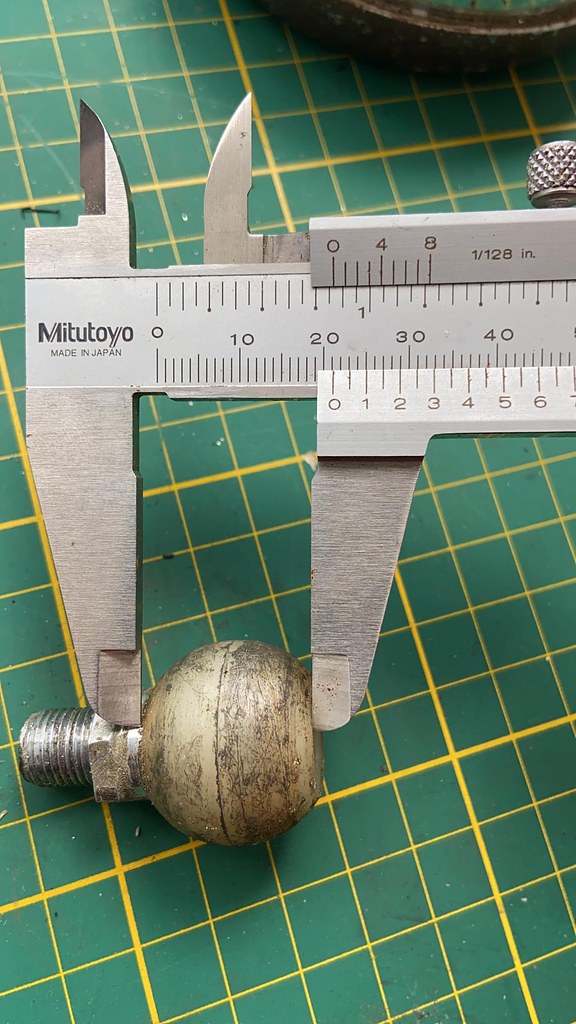

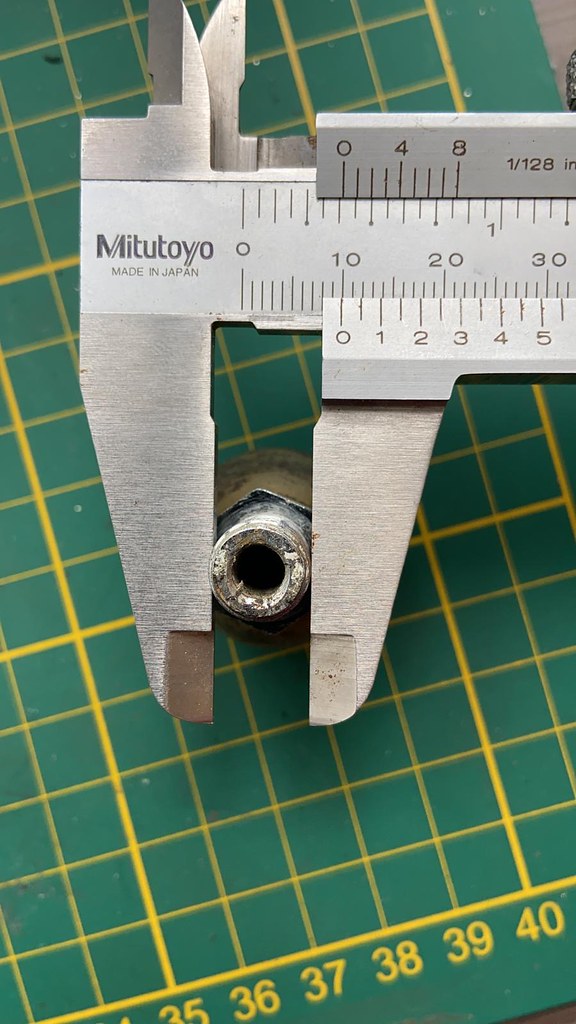

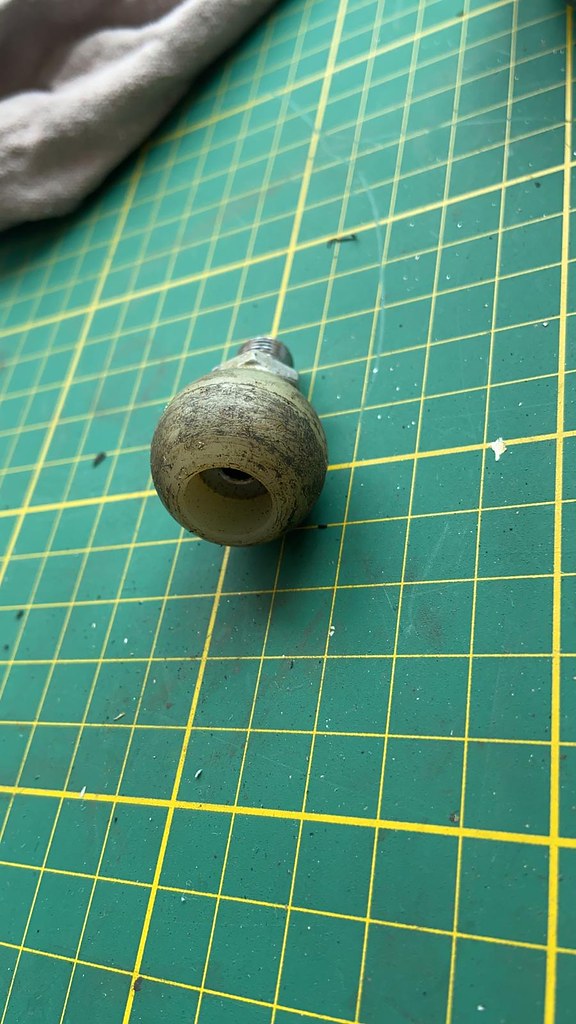

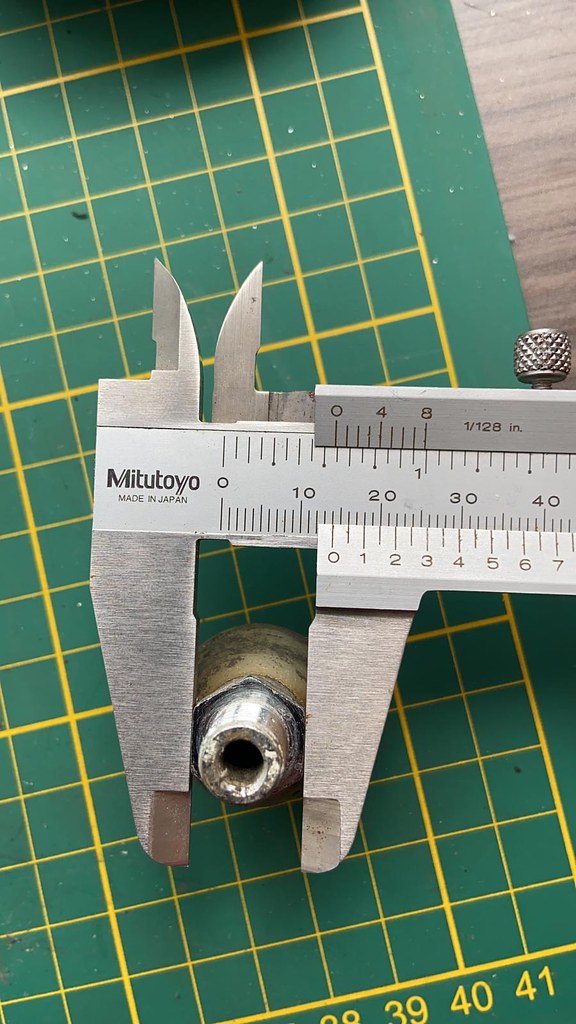

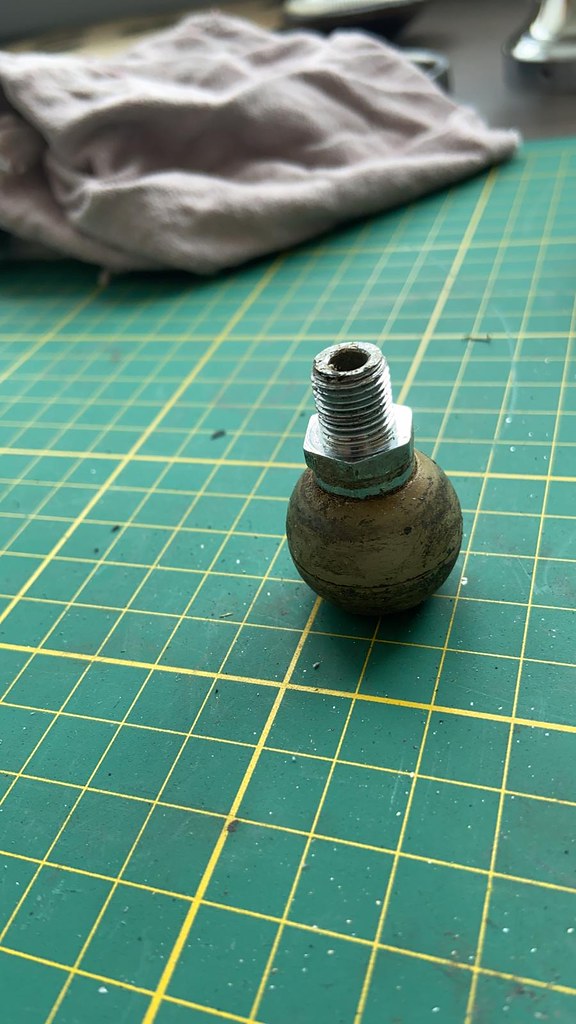

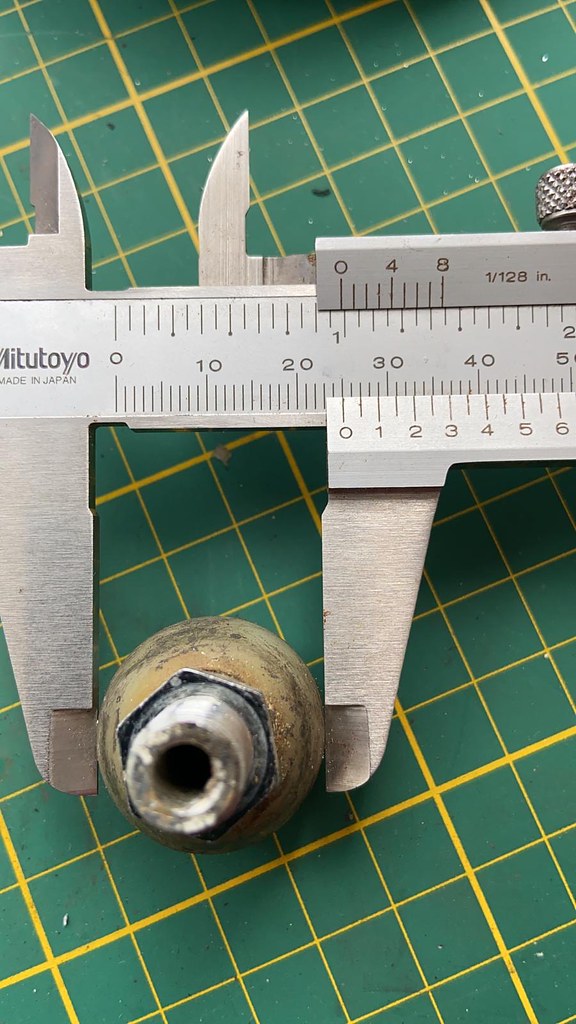

Detail foto’s van de kogel.

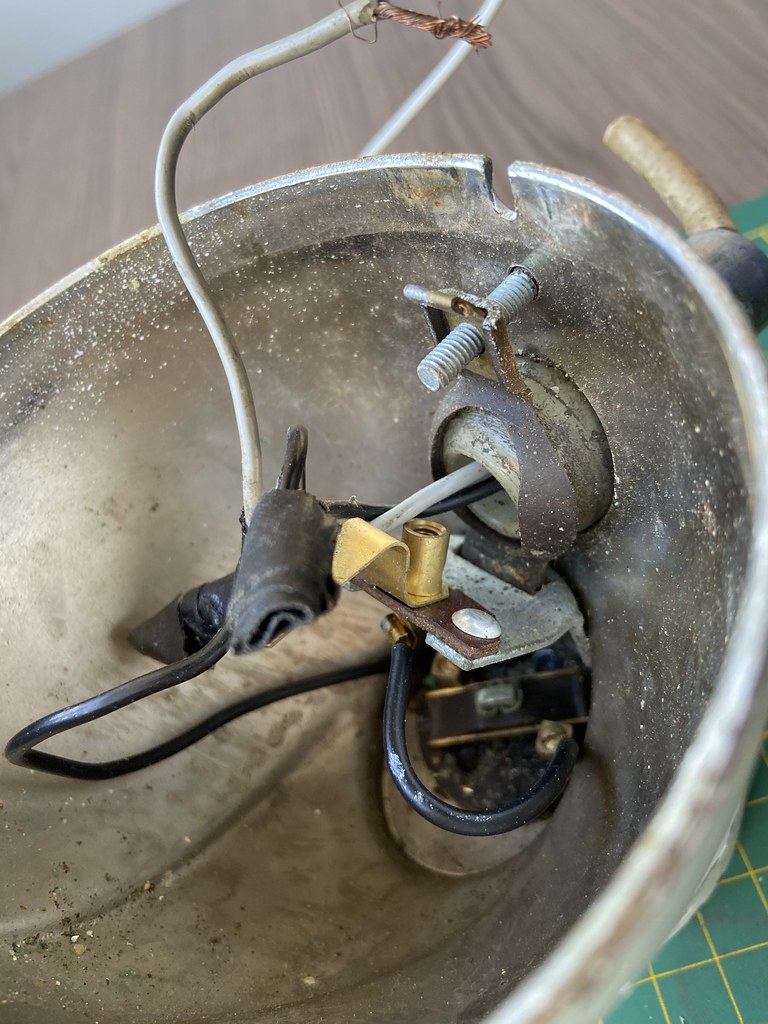

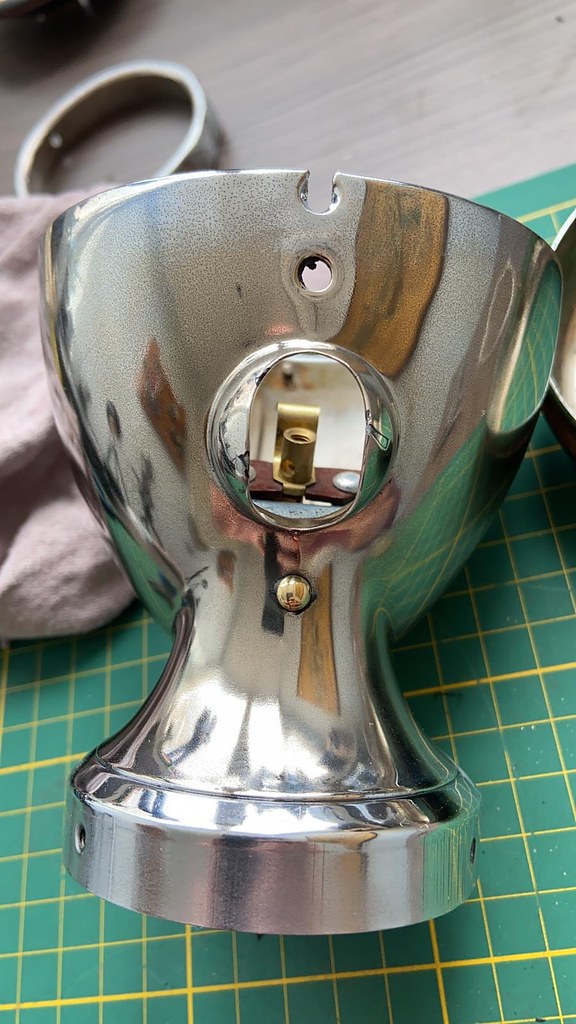

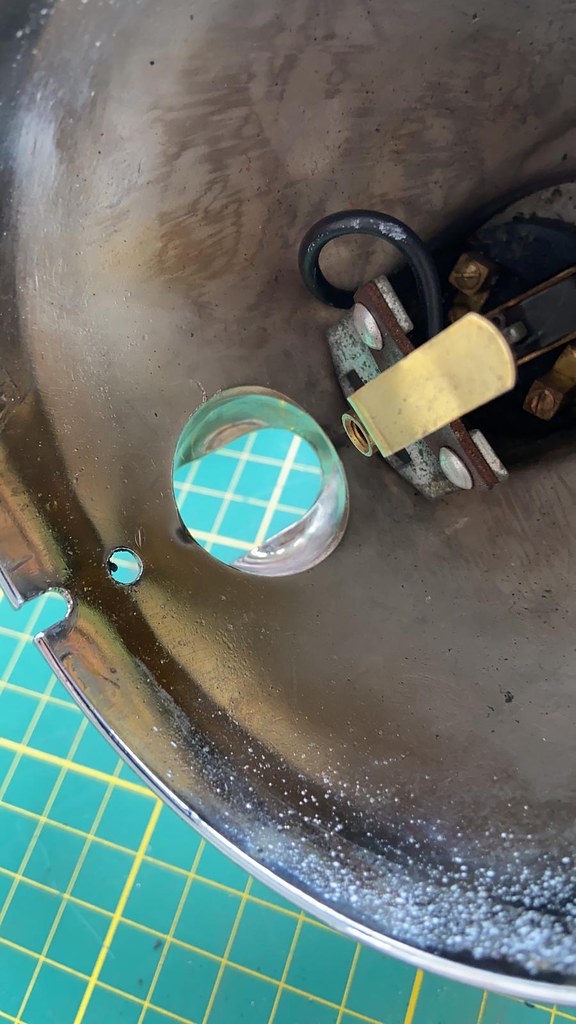

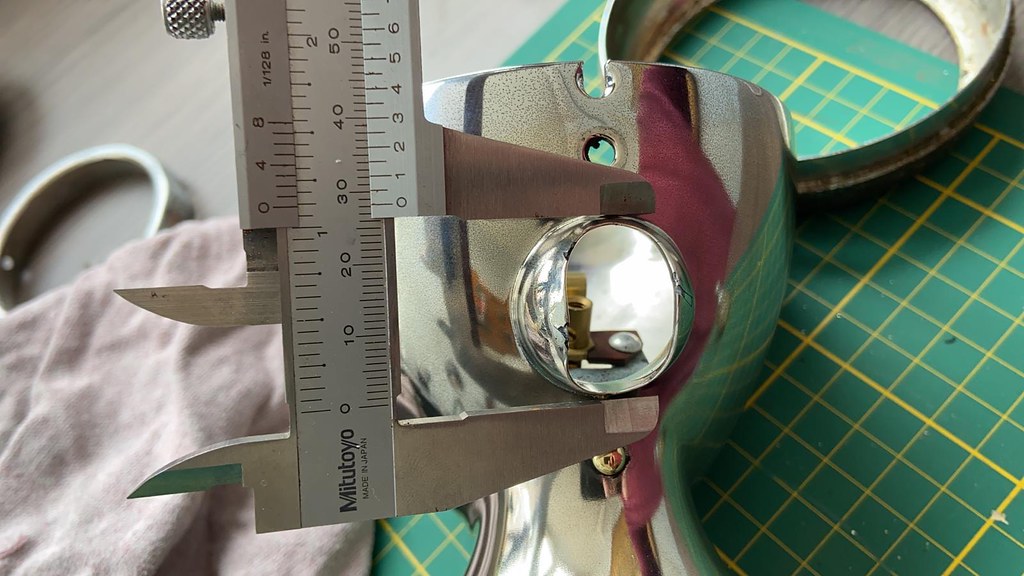

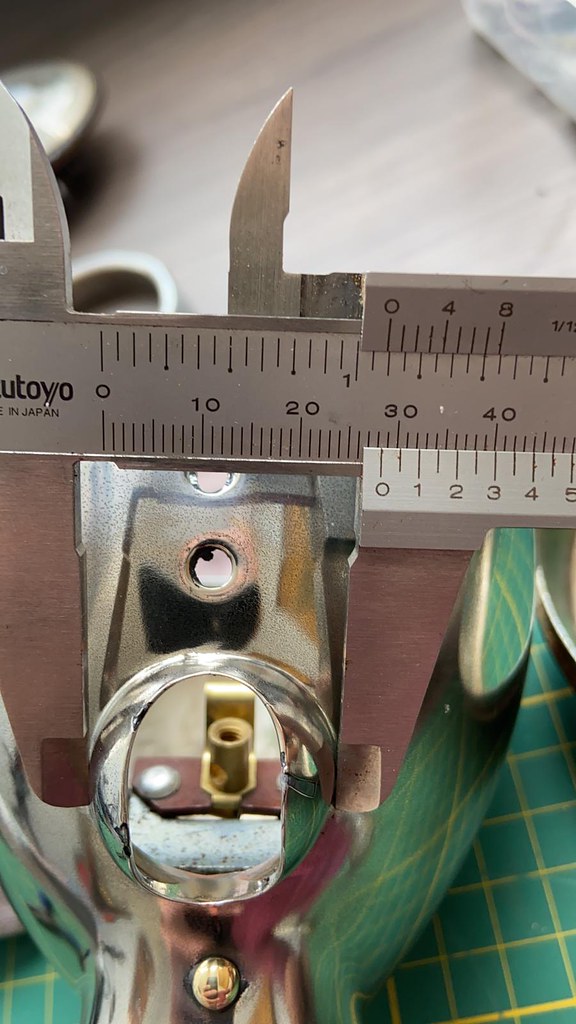

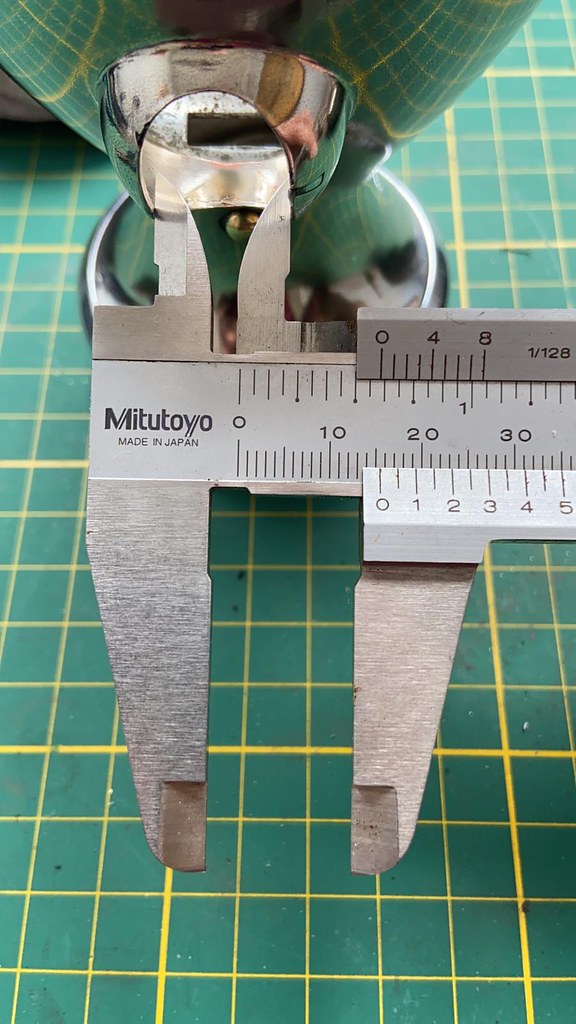

Detail foto’s van de sok.

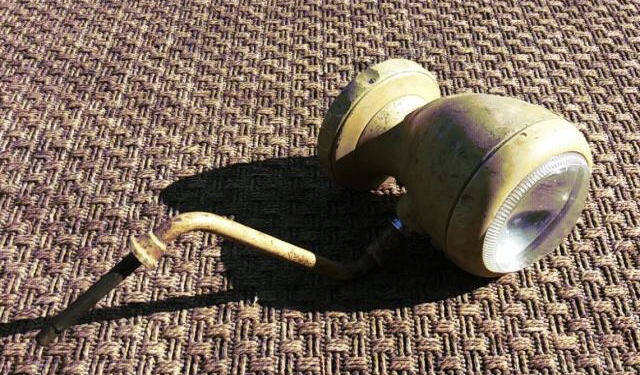

Model Volkswagen Transporter specifiek

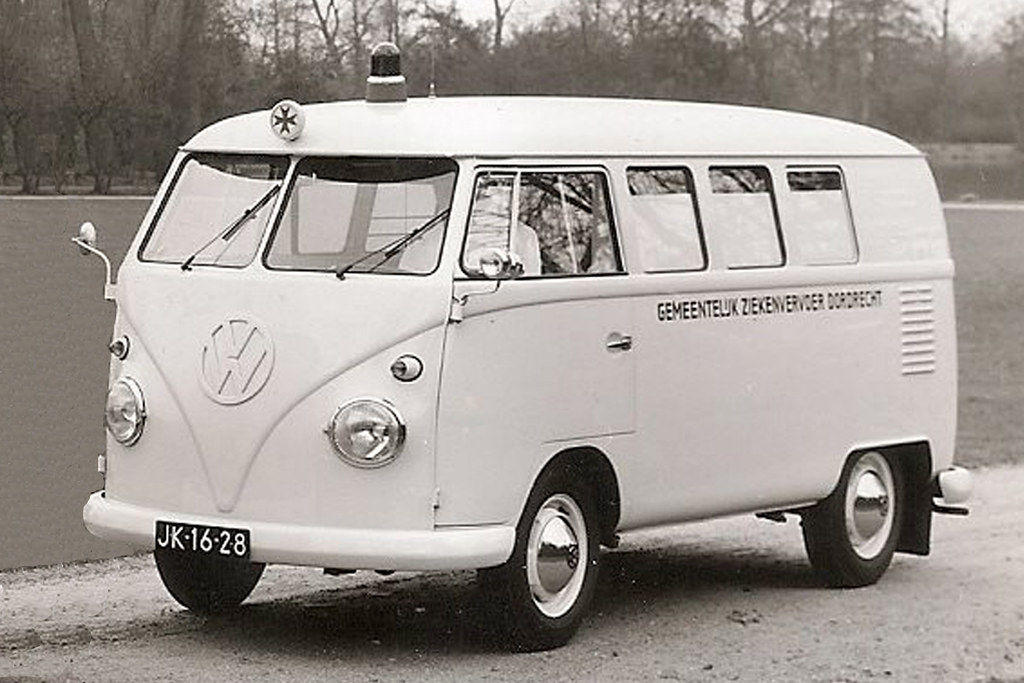

Volkswagen leverde vanaf 02-1955 op de Ambulance standaard de Hella schijnwerper met spiegel.
De spiegel was leverbaar onder onderdeel nummer:
– 211941205 in primer
– 271941205 volledig in het chrome.

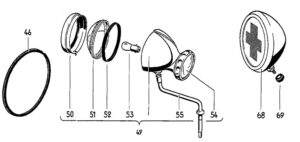

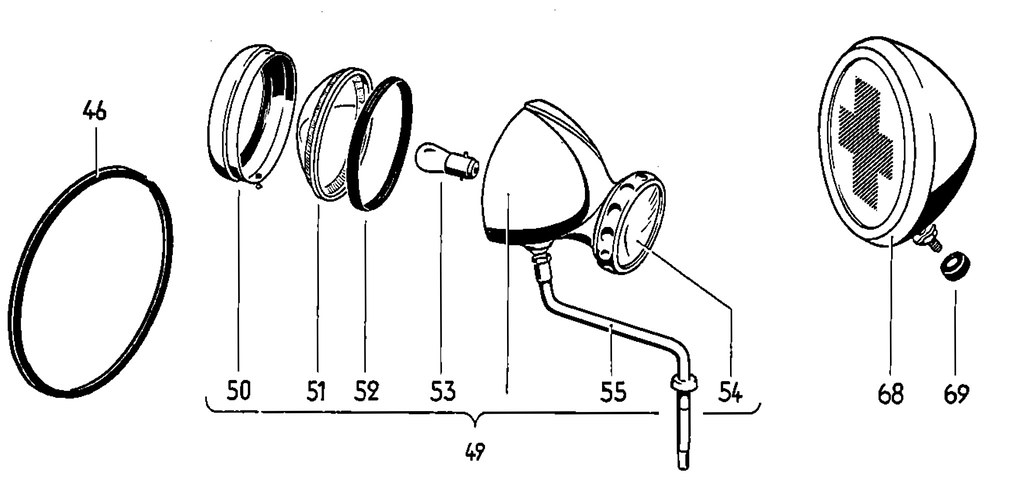

49- 211941205 Primer / 271941205 Chrome
50- 271941211 Ring met schroef
51- 271941215 Glas
52- 271941219 Rubber ring
53- N17 710 1 Lamp 6 Volt 25 Watt DIN72 601
54- 271941223 Spiegelglas 73mm diameter / 271941223A Spiegelglas 80mm diameter
55- 271941271 Spiegelarm
Hella specifiek

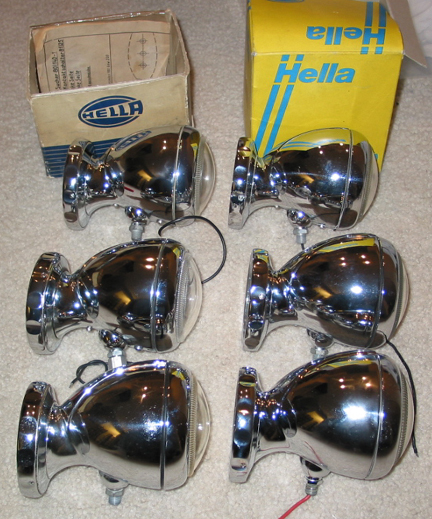

Hella bracht in de jaren 50 twee verschillende modellen uit, namelijk de 70/130 en de 80/140.
Het formaat van de buitenspiegel kan wijzigen bij het model 80/140.
Deze spiegels werden op meerdere merken en modellen gebruikt, waaronder ook BMW motorfietsen uit de R-serie.

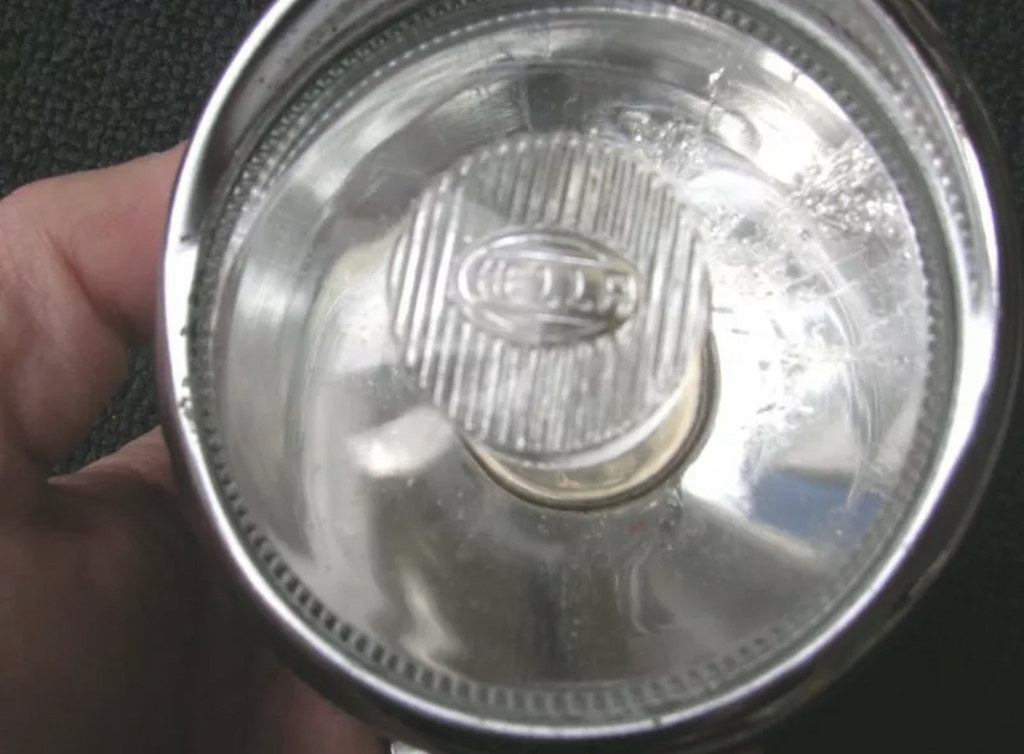

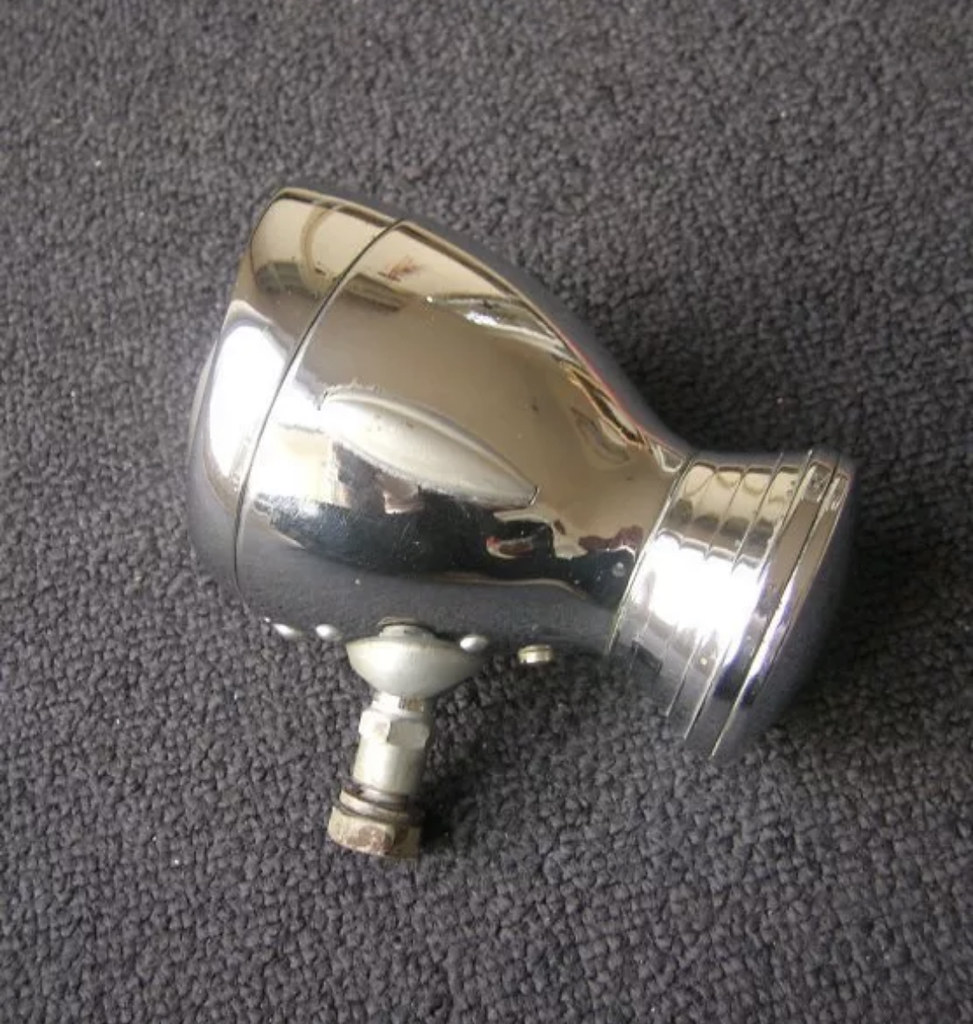

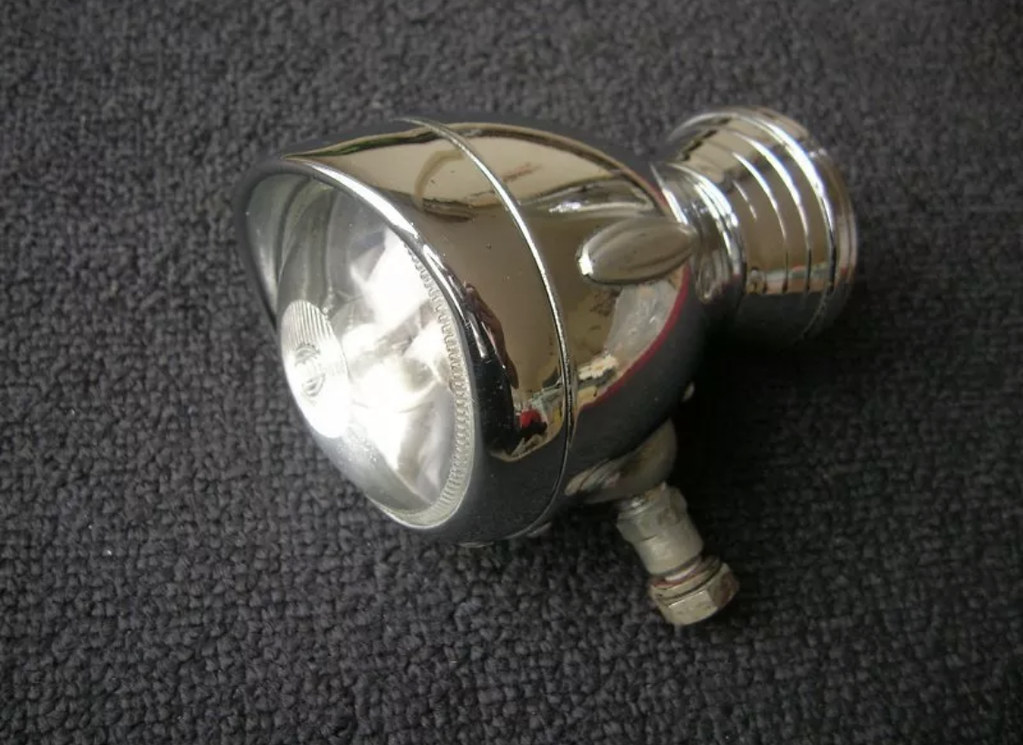

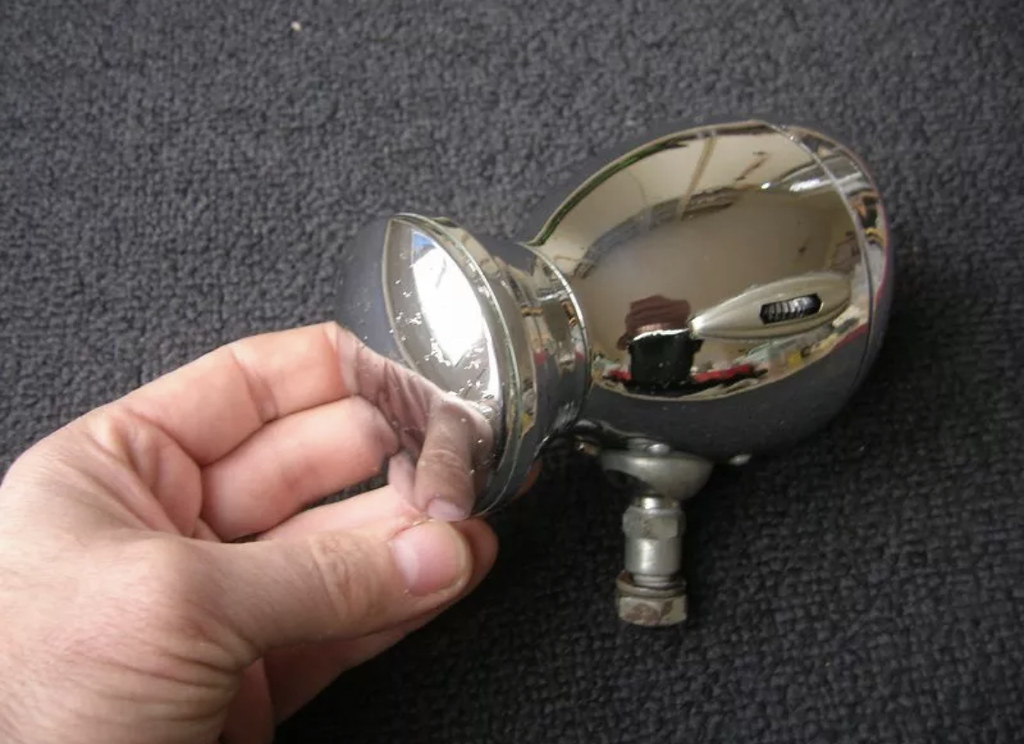

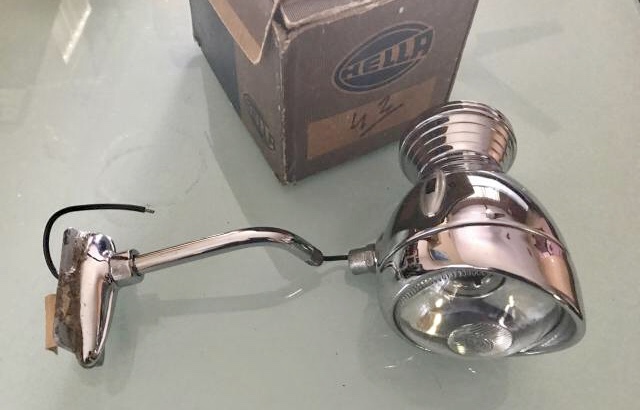

Model 70/130

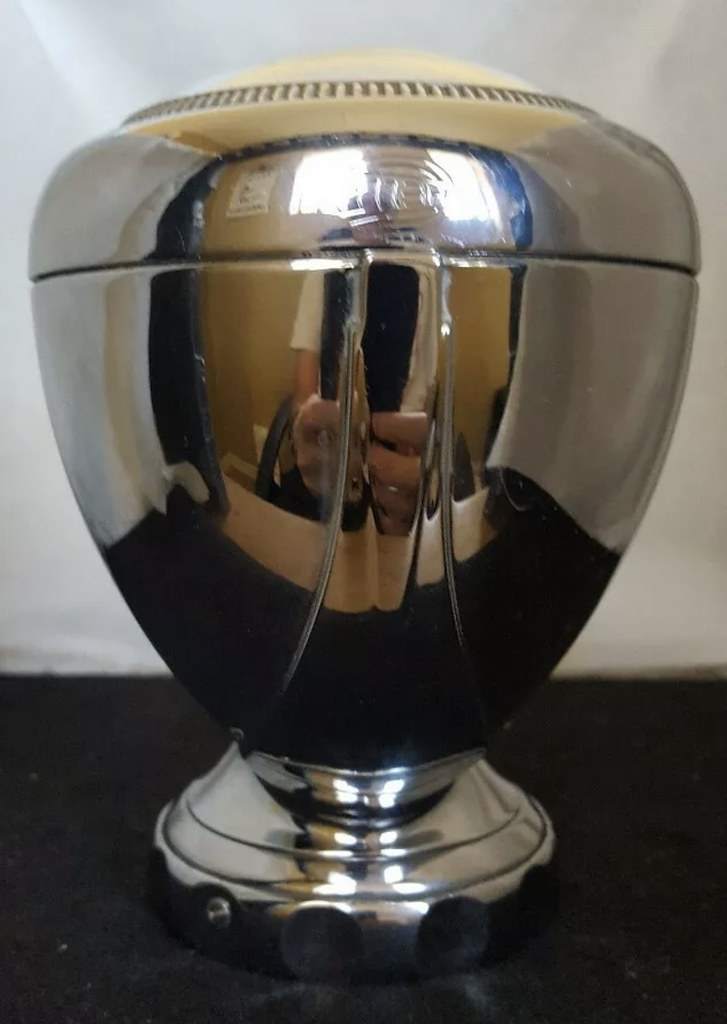

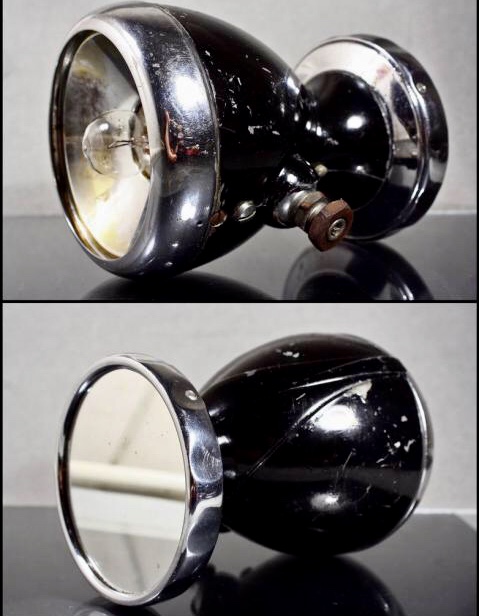

Model 80/140

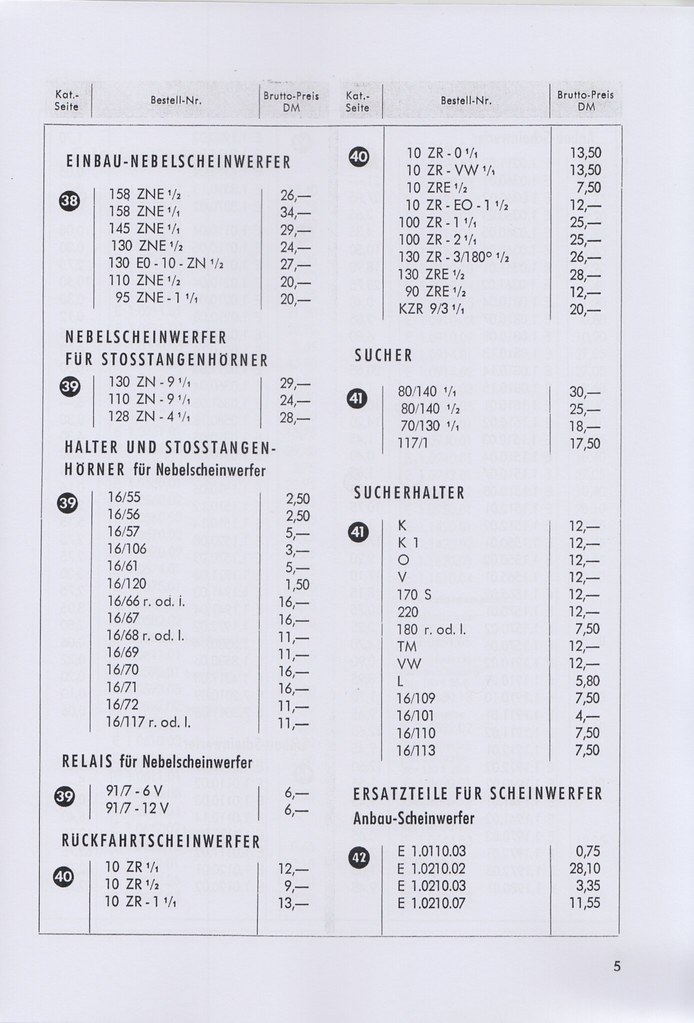

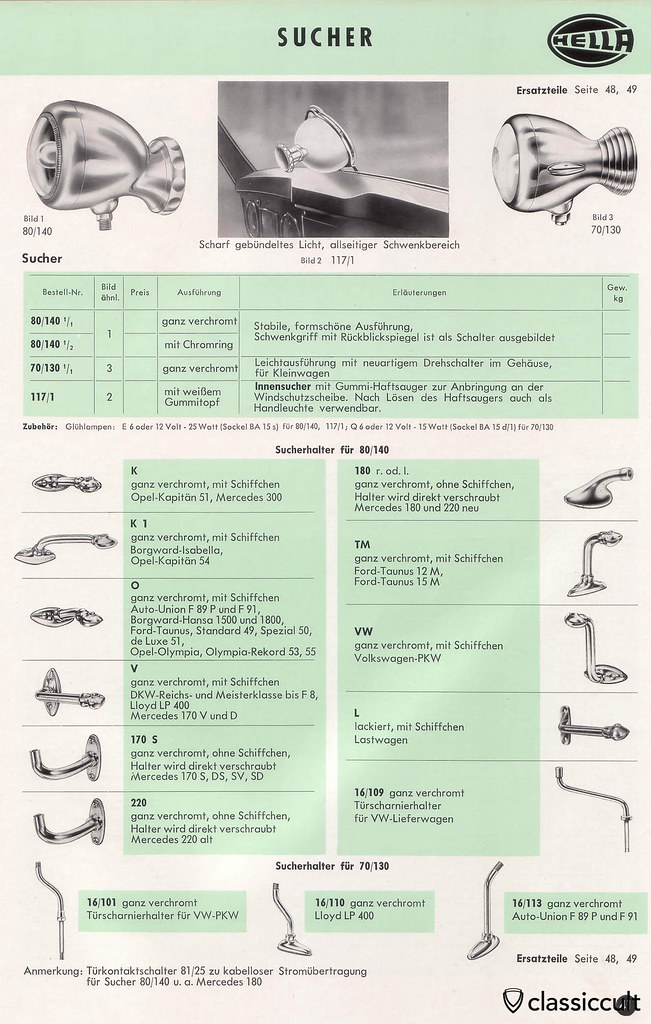

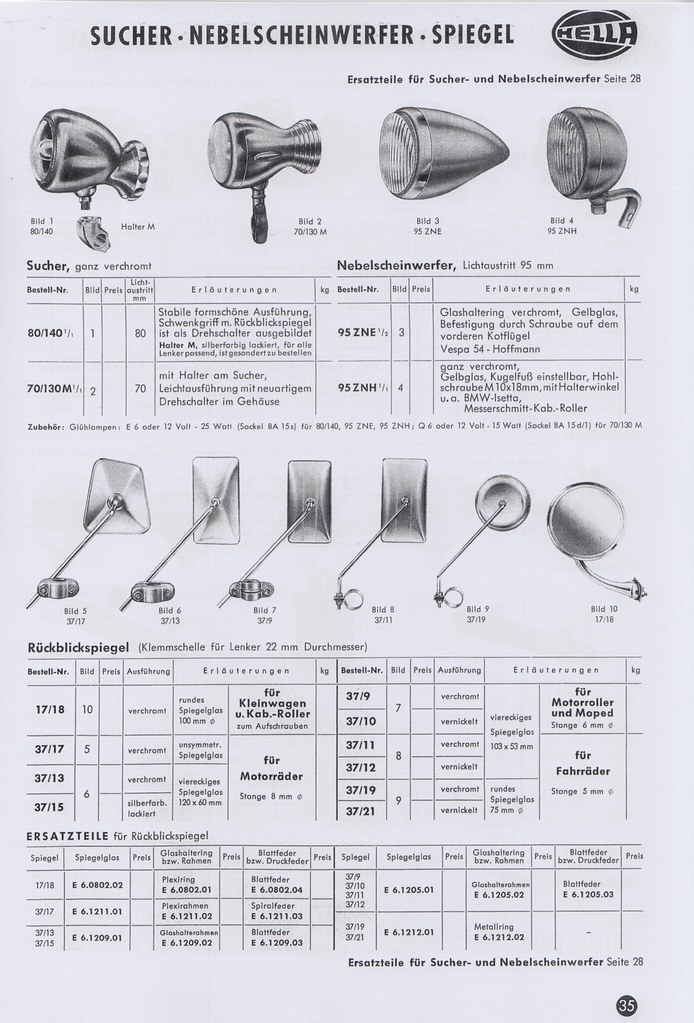

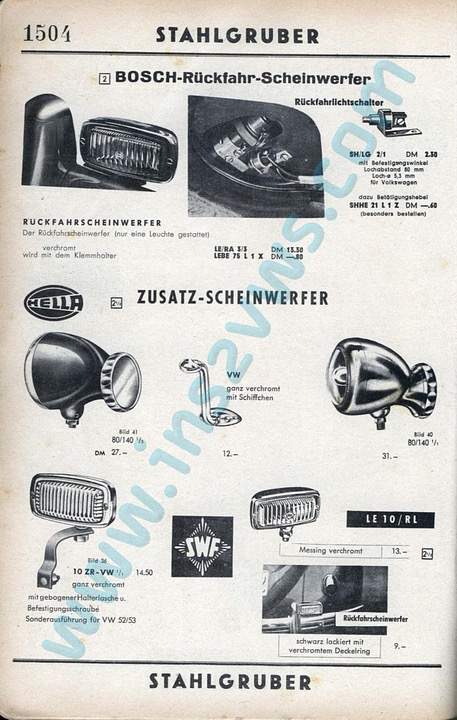

Ik heb een Hella onderdelen catalogus uit 1955 en deze afbeeldingen bevatten informatie over het model 80/140.
