In deze Tech&Tip ga ik jullie laten zien bij welke spanning een semaphore het lekkerste werkt, hoe om te bouwen naar knipperlicht en hoe te gebruiken op 12Volt.

Allereerst leg ik uit wat de officiële benaming is voor een pijl, pijlpinker of semaphore en dat is “richtingaanwijzer”.
De uitklapbare pijl wijst de richting aan, niet te verwarren met knipperlichten.
De benaming richtingaanwijzer stamt uit het begin van de automotisering.
Een Ford model T had bijvoorbeeld een “handje” welke jezelf met de hand moest bedienen.

Ik heb op de Research&Development afdeling van mijn werk gebruik kunnen maken van een instelbare transformator.
Zo kon ik trapsgewijs de spanning instellen en kijken wanneer een Semaphore weigert om open te klappen.

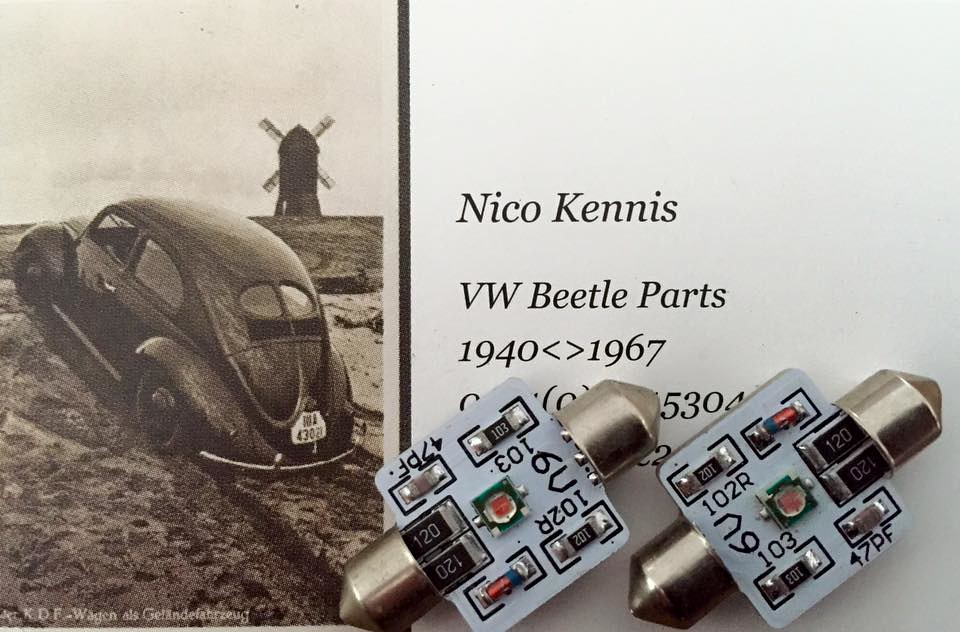

Ik heb mijn pijlen voorzien van knipperende leds.
Deze kosten 35€ per stuk en hierdoor hoef je geen extra draad in de pijl te trekken om het lampje te kunnen laten knipperen.

De reden waarom ik mijn pijl wil laten knipperen is namelijk omdat het verboden is om richtingaanwijzers en knipperlichten door elkaar te gebruiken.
Niet dat ik denk dat er één agent is die dat weet, maar voorkomen is beter dan genezen.

Ok, we weten nu dus na het zien van het filmpje dat de semaphore het lekkerste werkt op 7,2Volt en stopt met uitklappen bij 6,7Volt.
De weerstand van de spoel bij mijn semaphore is 1 Ohm.
Dit betekend dat bij 7,2Volt er een stroom loopt van 7,2Ampere, een flinke stroom dus!

Laat hierom ook nooit je pijl uitgeklapt staan bij contact aan, want geheid dat je accu binnen 5 minuten leeg is.

Nu kun je weerstanden gebruiken om de spanning naar beneden te halen.
Met deze formule kun je berekenen wat voor weerstand er tussen de bedrading moet.
R = (U+ – U Semaphore) / I
We vullen dus in U+ 13,2V – U Semaphore 7,2V = 6V gedeeld door I 7,2Ampere = 0,83Ω Ohm
Het vermogen is P=U x I
We vullen in 7,2V x 7,2A = 51,84Watt.

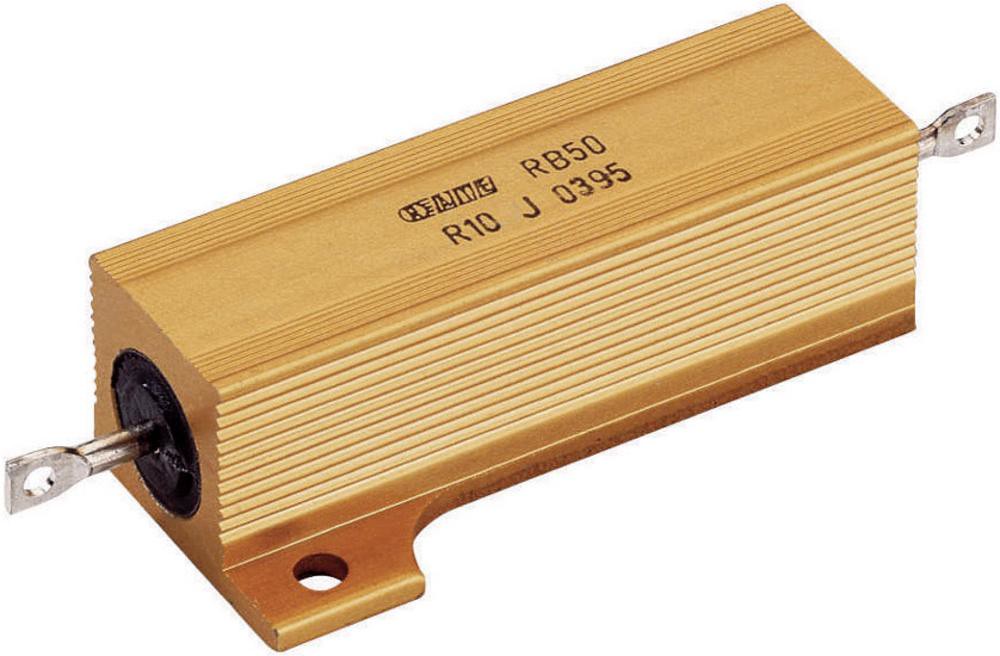

Nu is er geen weerstand te koop van 0,83Ω Ohm, maar wel één van 0,82Ω Ohm 50Watt (bij o.a. Conrad.nl)

Wat je ook kunt doen is een instelbare omvormer plaatsen in het dashboard.
Deze voltage regelaar heeft een bereik van 1 tot 12Volt met een output van 20Ampere en Max 30Ampere voor 1 minuut.
Dit is een makkelijke en mooie oplossing, want nu kun je bijvoorbeeld ook nog een ouderwetse 6Volt radio gebruiken en je ruitenwisser motor voeden.
Het is alleen geen goedkope oplossing.
Eens in de zoveel tijd verschijnen deze voltage reducers op Ebay.com voor 89,95$ en dan komt er nog 35$ verzendkosten bij en eventueel invoerrechten en BTW.
Als iemand deze in Europa weet te vinden en een adres heeft voor mij graag?
